Аварийная ёмкость — это стальная ёмкость, предназначенная для сбора проливов и экстренных сбросов топлива/нефтепродуктов/масла при авариях. Её задача — быстро принять залповый объём, локализовать разлив и удержать продукт до перекачки, утилизации или регламентных работ.
Что такое аварийная ёмкость и зачем она нужна
Аварийный резервуар — это «страховка» объекта, которая срабатывает, когда штатная схема нарушена: разгерметизация трубопровода, перелив при приёмке, повреждение узла слива/налива, отказ арматуры, аварийный слив масла с оборудования. В этот момент важно не «спорить с физикой», а быстро собрать продукт в заранее подготовленную ёмкость.
Где применяют аварийные ёмкости
- АЗС, нефтебазы, склады ГСМ — аварийный слив и сбор проливов на узлах слива/налива.
- Промышленные площадки — аварийный дренаж технологических систем, сбор нефтесодержащих жидкостей.
- Подстанции и энергообъекты — сбор трансформаторного масла через маслоприёмники и маслоотводы.
- Насосные/технологические колодцы — подстраховка при отказе арматуры и человеческом факторе.
Чем аварийная ёмкость отличается от резервуара хранения
- работает в штатном цикле «приём → хранение → выдача»;
- имеет заданные режимы эксплуатации и плановые операции;
- обычно входит в постоянную технологическую схему объекта.
- включается при событии «авария/пролив/экстренный сброс»;
- должна принять залповый объём быстро и без перелива;
- важна обслуживаемость: осмотр, очистка, дегазация, ремонт.
Почему «залповый приём» важнее красивых цифр в паспорте
Если аварийная ёмкость подобрана «впритык», в реальной аварии вы получите перелив — и вся логика защиты рушится. Поэтому в расчёте всегда оценивают худший реалистичный сценарий и добавляют запас. На практике это выглядит так: есть источник сброса (оборудование/участок трубопровода/узел налива), есть путь транспортировки (лоток/трубопровод/приямок), и есть приёмная ёмкость. Важно, чтобы все три звена были согласованы по пропускной способности и объёму.
Типовые исполнения: подземная / надземная, одностенная / двустенная
Подземная аварийная ёмкость
Подземное исполнение выбирают, когда площадка ограничена по месту, важна защита от механических воздействий и требуется «чистая» компоновка территории. Часто подземные решения применяют на АЗС и объектах с плотной инфраструктурой.
- Плюсы: экономия места, защита корпуса, аккуратная компоновка.
- Что учесть: грунтовые воды, защита от коррозии, вентиляция/дыхание, доступ к люкам, защита от всплытия.
Надземная аварийная ёмкость
Надземный аварийный резервуар выбирают, когда нужен быстрый доступ к обслуживанию, а земляные работы нежелательны. Такое исполнение удобно для регламентного осмотра, очистки, контроля состояния покрытия и обвязки.
- Плюсы: проще обслуживание, меньше рисков по грунтам и УГВ.
- Что учесть: площадку/фундамент, обвязку, защиту от внешних воздействий и погодных факторов.
Одностенная или двустенная?
Одностенная ёмкость — классический вариант. Двустенная — когда требуется повышенная экологическая защищённость, а также контроль межстенного пространства (решение определяется проектом и требованиями объекта).
| Вариант | Когда выбирают | Особенности |
|---|---|---|
| Одностенная | типовые объекты, стандартные требования | простая конструкция, акцент на герметичность и покрытие |
| Двустенная | повышенные требования к экологической защите | контроль межстенного пространства, сложнее исполнение и обвязка |
Как подобрать объём аварийной ёмкости: практический алгоритм
Подбор объёма — это не «взять с запасом побольше», а спокойный инженерный расчёт под сценарий. Ниже — логика, которой обычно придерживаются проектировщики и эксплуатационщики.
Таблица: исходные данные, которые ускоряют расчёт
| Что нужно | Пример | Зачем |
|---|---|---|
| Тип жидкости | ДТ/бензин/масло | влияет на требования к материалам, покрытию, эксплуатации |
| Сценарий | разгерметизация/перелив/аварийный слив | определяет залповый объём |
| Ограничения площадки | котлован, подъезды, места люков | влияет на габариты и расположение патрубков |
| Условия грунта | водонасыщенность, УГВ | влияет на основание, анкеровку, защиту корпуса |
| Схема откачки | насос/машина/внутренняя сеть | определяет патрубки, штуцера, арматуру |
Конструкция и комплектация: что важно предусмотреть
Даже самая прочная ёмкость может быть неудобной в эксплуатации, если не продумать «мелочи»: где люк, как слить остатки, где поставить уровнемер, как подключить откачку, что делать с водой и как организовать обслуживание. Поэтому конструкцию аварийного резервуара обычно рассматривают как набор узлов: корпус, опоры/основание, обвязка, КИП, защита.
Типовой набор элементов
- Люк-лаз для осмотра и обслуживания (размер и расположение — по проекту/КД).
- Патрубок(и) приёма аварийного слива (с учётом пропускной способности и расположения трассы).
- Слив/дренаж для полного опорожнения и удаления подтоварной воды (если предусмотрено).
- Дыхательная линия (вентиляция/дыхание — по проекту, с учётом среды и требований безопасности).
- Контроль уровня (датчики, уровнемер — по задачам эксплуатации).
- Антикоррозионная защита наружная/внутренняя — в зависимости от среды и условий установки.
Таблица: варианты комплектации под задачи
| Опция | Для чего | Когда уместно |
|---|---|---|
| Уровнемер / датчики уровня | контроль наполнения, сигнализация | частые риски проливов, требование диспетчеризации |
| Отдельный штуцер под откачку | быстро подключить насос/машину | когда нужен оперативный вывоз/перекачка |
| Многокамерность | разделение сред/отстой | если важно отделять воду или разные типы стоков |
| Площадки/лестницы (для надземных) | безопасный доступ | регулярное обслуживание, контроль приборов |
| Двустенное исполнение | повышенная защита от утечек | по требованиям проекта и экологической политики |
Монтаж и основания: типовые требования, которые нельзя игнорировать
Для аварийной ёмкости особенно важно, чтобы установка была выполнена корректно: она может простаивать пустой годами, но в момент аварии должна отработать без сюрпризов. Поэтому монтажные решения (основание, анкеровка, обратная засыпка, доступ к горловинам/люкам) — это не «второстепенное», а часть надёжности.

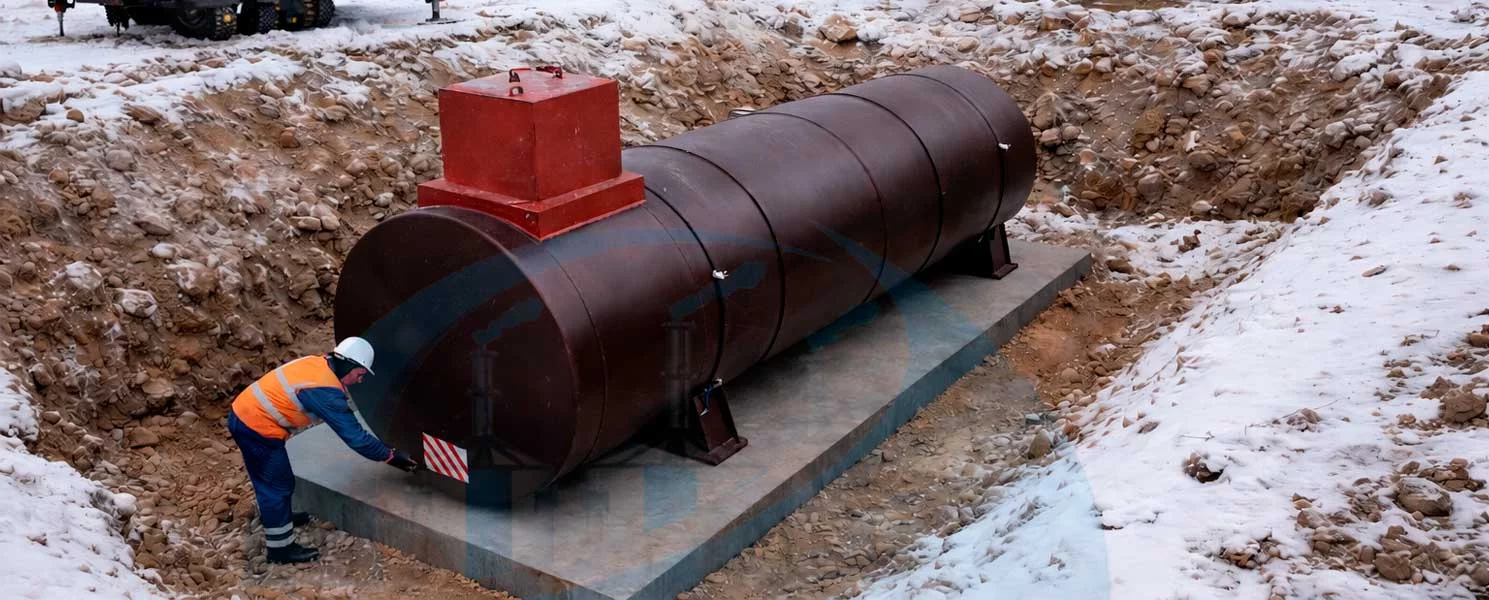

Подземная установка: что обычно предусматривают
- Основание (песчаная подушка, выравнивание, требования проекта по несущей способности).
- Анкеровка в водонасыщенных грунтах для защиты от всплытия пустого резервуара.
- Защита корпуса от коррозии и механических воздействий при обратной засыпке.
- Доступ к обслуживанию: горловины/люки/патрубки должны оставаться обслуживаемыми.
Надземная установка: что обычно предусматривают
- опоры/ложементы и фундамент (по проекту и расчету нагрузок);
- меры против коррозии и атмосферных воздействий;
- компоновка обвязки так, чтобы было удобно откачивать и обслуживать.
Испытания, герметичность и контроль качества
Аварийная ёмкость должна быть герметичной — иначе она превращается из защитного элемента в источник скрытой утечки. Поэтому при изготовлении и приемке важны контроль сварных соединений, геометрии, врезок и итоговые испытания (в рамках принятой документации и проекта).
Что обычно входит в контроль
- Визуально-измерительный контроль сварных швов и геометрии корпуса;
- проверка привязки и качества врезок (патрубки, люки, усиления);
- испытания на герметичность (способ — по проекту/типу изделия);
- контроль качества подготовки поверхности и нанесения покрытия.
Эксплуатация: как не превратить аварийную ёмкость в «мёртвый груз»
В эксплуатации аварийный резервуар часто незаметен: он может быть пустым, закрытым, «без движения». Но в реальности он должен быть готов к работе в любой момент. Поэтому минимум внимания — это регулярный контроль состояния и понятная схема действий персонала при аварии.
Мини-чек-лист эксплуатации
- контроль уровня и отсутствия воды/остатков (если по объекту это актуально);
- проверка герметичности и состояния покрытия (особенно у горловин и в зоне врезок);
- проверка работоспособности датчиков уровня и сигнализации (если установлены);
- наличие понятного регламента: кто перекрывает, кто откачивает, кто фиксирует событие, кто отвечает за утилизацию;
- плановая очистка/обслуживание по графику предприятия и требованиям проекта.

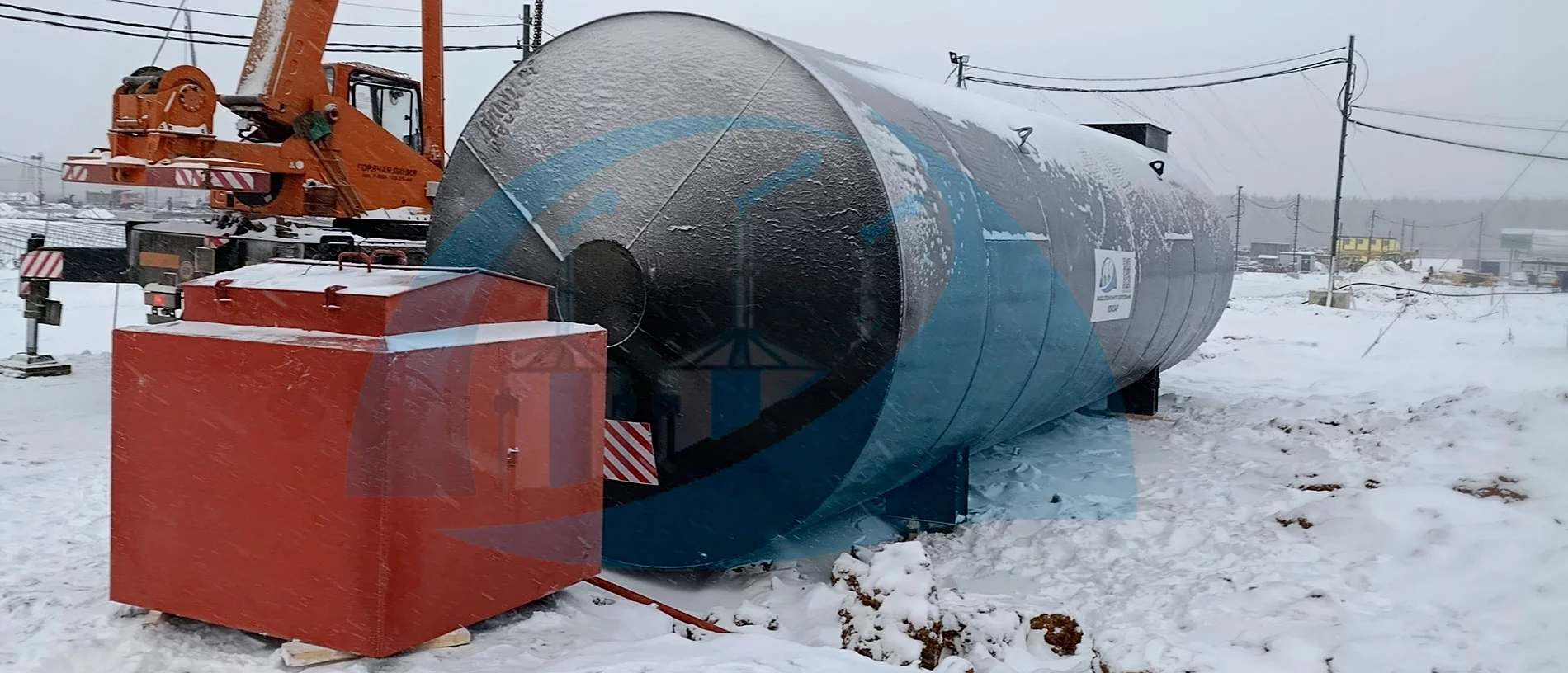

Нативно о производстве ЗСО-КВАЗАР: почему это важно именно для аварийной ёмкости
Аварийная ёмкость покупается не ради «галочки». Её ценность проявляется один раз — в тот самый момент, когда случилась авария. Поэтому при изготовлении важны не только размеры, но и качество сварки, аккуратность врезок, подготовка поверхности под защиту, правильная комплектация по ТЗ и полный комплект документов для приёмки.
На заводе ЗСО-КВАЗАР мы обычно строим процесс так, чтобы изделие было предсказуемым: подготовка и контроль металла, заготовка, сборка, сварка, контроль качества, испытания, антикоррозионная защита, маркировка и отгрузка. Монтаж на объекте мы не выполняем — поставляем изделие и документацию, а установку выполняет ваш подрядчик по проекту и ППР.
Отправьте ТЗ или просто опишите задачу: среда, исполнение (подземное/надземное), сценарий сброса, желаемый объём и ограничения по площадке.
Подсказка для сайта: можно добавить сюда вашу форму Битрикс (webform) или кнопку «Заказать звонок».
FAQ — частые вопросы
Можно ли использовать аварийную ёмкость как резервуар хранения?
Иногда так делают, но это должно быть предусмотрено проектом: режимы эксплуатации, обвязка, дыхание, требования к обслуживанию и диагностике. Если задача — именно аварийный залповый приём, лучше не смешивать функции: так проще обеспечить безопасность и контроль.
Какая конструкция чаще всего применяется на АЗС?
На практике часто выбирают подземные горизонтальные решения из-за экономии места и защищённости. Но окончательный выбор зависит от компоновки площадки, грунтов/УГВ, требований объекта и принятого проектного решения.
Нужны ли датчики уровня в аварийной ёмкости?
Если важно оперативно видеть факт аварийного поступления и объём — датчики уровня очень полезны. Это особенно актуально для объектов с диспетчеризацией или строгими регламентами реагирования.
Что важнее при заказе: объём или обвязка?
Для аварийной ёмкости критичны оба параметра. Объём обеспечивает «приём без перелива», а обвязка — реальную возможность быстро принять сброс, контролировать уровень и организованно откачать продукт. Если обвязка не совпадает с проектом — начинаются переделки на площадке, а это лишние сроки и деньги.
