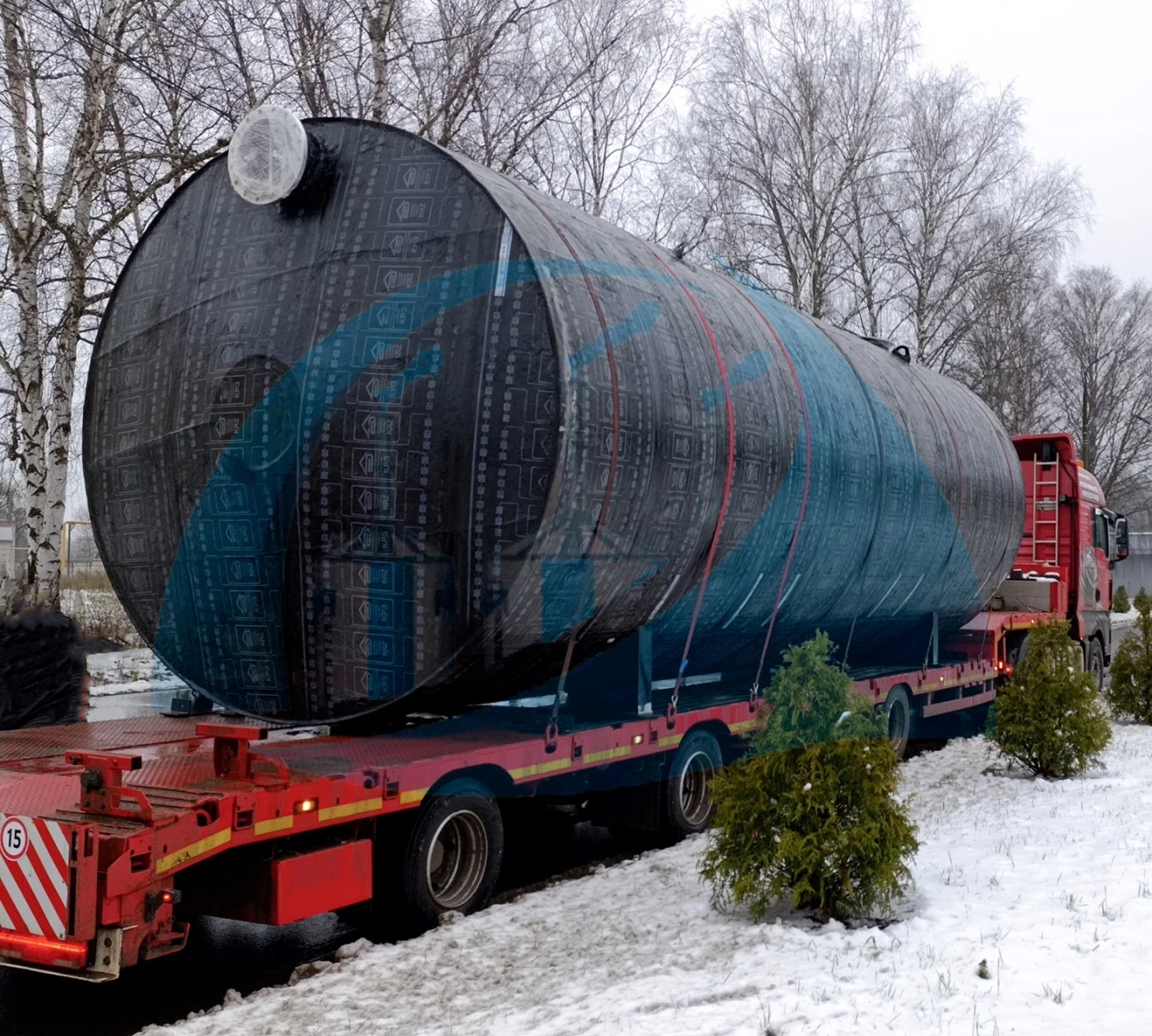

Подземный РГСП 75 м³ для аварийного сброса (пролива) трансформаторного масла на электроподстанциях
Как правильно выбрать и описать в ТЗ аварийную ёмкость (маслосборник) на ПС: конструкция, штуцера, защита, контроль и эксплуатация — без «доварим потом» и без сюрпризов при запуске.
Задача №1: локализовать
Масло не должно уходить в грунт и ливнёвку. РГСП превращает аварийный пролив в контролируемый сценарий.
Задача №2: принять залп
Важны входной штуцер, «дыхание» и уставки уровня — чтобы при залповом поступлении не было подпора и перелива.
Задача №3: откачать без квестов
Правильная откачка = правильный штуцер, привязка, заборная линия и доступ через колодец/оголовок.
Почему подземный РГСП — логичное решение для подстанции
На подстанции всё устроено прагматично: если где-то есть риск аварийного пролива — значит должна быть система, которая быстро соберёт, надёжно удержит и позволит безопасно откачать масло. Трансформаторное масло — горючая жидкость, а главное — крайне нежелательный «гость» в грунте и ливневой канализации. Поэтому на объектах энергетики всё чаще предусматривают стационарные схемы маслоприёма: маслоприёмник/лотки/приямок → трубопровод → РГСП.
Подземная установка ценится не за «красоту», а за практику: экономит место, снижает риск случайных повреждений, упрощает компоновку и помогает стандартизировать действия персонала в аварии.
Нормативная логика и ограничения
Для горизонтальных стальных резервуаров малого и среднего объёма применяются требования к изготовлению, испытаниям, качеству сварки и документации. Важна и логика режимов: аварийные ёмкости обычно работают «под налив», без существенного избыточного давления. Все критичные ограничения и требования фиксируются в ТЗ и рабочей документации.
Для подземных резервуаров особенно важны исходные данные по площадке: УГВ, грунты, глубина заложения, возможные нагрузки сверху. От этого зависят решения по анкерованию (против всплытия), защите и компоновке оголовков/колодцев.
Почему 75 м³ — удобный объём
75 м³ выбирают, когда нужно закрыть несколько сценариев одной ёмкостью: аварийный пролив (включая залповый приток), ремонтный/технологический слив, а также запас на «неидеальные» условия (эмульсия, вода, осадок, неполное опорожнение). И здесь ключевой момент: полезный объём зависит от компоновки штуцеров и допустимых уровней заполнения.
Геометрический объём
Физический объём резервуара. Удобно для сравнения, но не всегда равен «рабочему» объёму в эксплуатации.
Полезный объём
То, что реально можно принять с учётом газовой подушки, уставок уровня, остатка и расположения отборных линий.

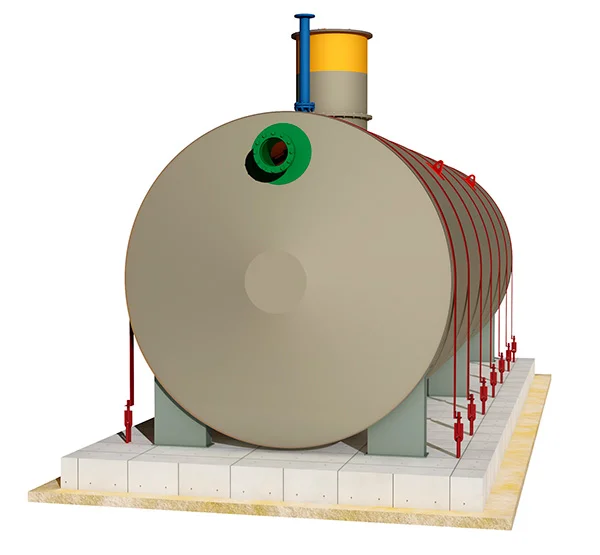

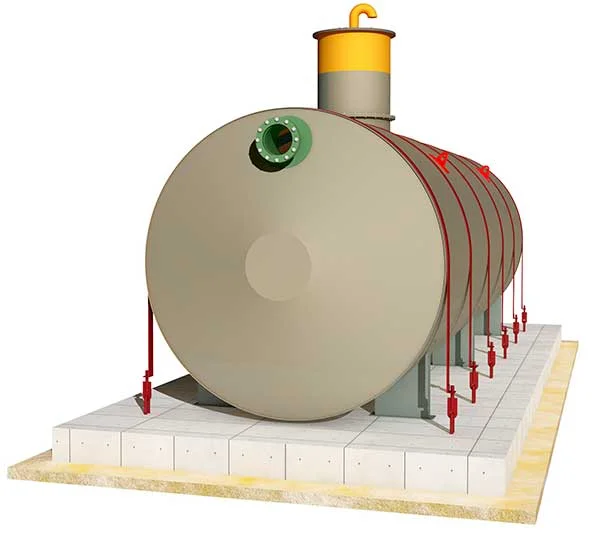

Конструкция РГСП 75 м³ под трансформаторное масло
Конструктивно РГСП — цилиндрическая обечайка и днища, горловины, люк-лаз, штуцера и элементы для монтажа/перемещения. Но в аварийной «масляной» задаче решает не только металл, а компоновка узлов: приём, откачка, дыхание, контроль уровня, доступ на обслуживание и защита для подземной среды.
Штуцера и горловины: минимальный набор «чтобы было удобно»
- Приём (вход): Ду по расчётному залповому расходу, с удобной привязкой к трассе.
- Откачка (выход): под насос/рукав; часто с заборной трубой внутри.
- Вентиляция (дыхание): чтобы не было подпора при залпе; вывод на безопасную высоту.
- Контроль уровня: MIN / MAX / авар. MAX, сигнал на щит/АСУ.
- Люк-лаз: инспекция, очистка, обслуживание.
- Дренаж/обесшламливание: если ожидается вода/эмульсия/осадок (по условиям площадки).
Днища и «полный слив»
Если важно отобрать масло «до остатка», это достигается не обещанием, а конструкцией: правильным положением донного штуцера/заборной линии, привязкой врезок, исключением карманов и удобным доступом. В ТЗ полезно прямо указать требование: «полный слив — обязателен» или «остаток допускается».
Одностенный vs двустенный: что выбрать для подстанции
Выбор между одностенным и двустенным исполнением — это баланс бюджета, требований по экологии и концепции защиты. Для «обычной» площадки часто достаточно одностенного резервуара при правильной наружной защите и грамотной установке. Для объектов с повышенными требованиями по экологической безопасности разумно рассмотреть двустенное исполнение с контролем межстенного пространства.
| Параметр | Одностенный | Двустенный |
|---|---|---|
| Экологический «запас» | Зависит от покрытия/монтажа/контроля | Вторичный барьер + контроль межстенного |
| Сложность конструкции | Ниже | Выше (контроль межстенного пространства) |
| Требования к защите | Усиленная наружная защита, проектные меры | Плюс система контроля утечки/вакуум-контроль |
| Стоимость владения | Ниже на старте | Часто выгоднее за счёт снижения рисков |
Подземная установка: грунты, УГВ, всплытие и доступ
Подземный резервуар работает в другом «мире нагрузок»: сверху грунт, возможные временные нагрузки, вода и сезонные изменения. Поэтому входные данные по площадке критичны: сезонный максимум УГВ, характеристика грунта, глубина заложения, требования к анкерованию/пригрузу и доступ к оголовкам/колодцам.

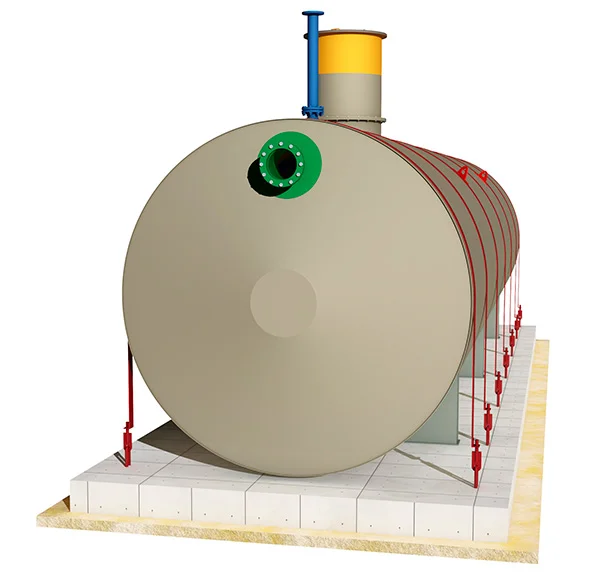

Про всплытие: коротко и по делу
При высоком УГВ пустая ёмкость может получить подъёмную силу, сравнимую с собственным весом. Поэтому в водонасыщенных грунтах заранее предусматривают анкерование/пригруз и фиксируют это в проекте и ТЗ.
Антикоррозионная защита и блуждающие токи
Подземный РГСП живёт в сложной среде: влага, соли, переменные условия грунта, а на подстанциях иногда добавляются блуждающие токи. Поэтому защита — это не «галочка», а ресурс изделия. В ТЗ обычно фиксируют требуемую систему наружного покрытия (усиленное/очень усиленное), требования к контролю качества покрытия (толщина, сплошность) и, при необходимости, меры ЭХЗ.
КИПиА, сигнализация, контроль
Для аварийной ёмкости важно не перегрузить систему, но и не оставить её «немой». Минимальный практичный набор — датчики уровня (MIN / MAX / аварийный MAX) с выдачей сигнала на щит/АСУ. Для двустенного исполнения добавляется контроль межстенного пространства (датчик утечки/вакуум-контроль — по выбранной концепции).
Вентиляция/«дыхание»
При залповом поступлении масла резервуар должен «дышать» — иначе появится подпор, рост давления и риск выбросов. Поэтому вентиляционная линия и её вывод (вентстояк) — обязательная часть компоновки.
Изготовление, НК, испытания и документы
Для аварийного маслосборника качество — это конкретика: технология сварки, контроль швов и врезок, испытания и документация. Именно документы позволяют спокойно сдавать объект и обслуживать оборудование: паспорт, протоколы контроля, акты испытаний, схемы штуцеров и комплектности.
Что удобно запросить у изготовителя
- перечень методов НК и объёмы контроля (ВИК / УЗК и т. п.);
- подтверждение испытаний и герметичности узлов (в т. ч. врезок/патрубков);
- пакет исполнительной документации (паспорт, протоколы, акты, схема штуцеров);
- подтверждение выполнения и контроля антикоррозионной защиты.
Эксплуатация и диагностирование: чтобы резервуар работал «в день Х»
Аварийная ёмкость часто «стоит молча» годами — и именно из-за этого её состояние любят недооценивать. Нужны понятные регламенты: периодический осмотр колодцев/оголовков, проверка КИП, контроль вентиляции, периодическая очистка и готовность к откачке.
В аварии важны не красивые слова, а отработанный сценарий: кто отвечает, как включают откачку, куда направляют масло, какие ограничения по уровню и какие действия при аварийном MAX.
Типовая комплектация РГСП 75 м³ под трансформаторное масло
| Элемент | Назначение | Статус |
|---|---|---|
| Корпус РГСП 75 м³ | Аварийный приём и временное удержание масла | База |
| Люк-лаз / горловина | Осмотр, очистка, доступ к внутренним поверхностям | База |
| Штуцер приёма (вход) | Подключение аварийной линии слива/дренажа | База |
| Штуцер откачки (выход) | Подключение насосной откачки/рукавов | База |
| Вентиляция/дыхание | Снятие подпора при залповом заполнении | База |
| Штуцера под КИП уровня | MIN / MAX / авар. MAX, сигнал на щит/АСУ | База/опция |
| Дренаж/обесшламливание | Удаление воды/осадка при необходимости | Опция |
| Двустенное исполнение + контроль межстенного | Вторичный барьер, контроль утечки | Опция |
Что обязательно прописать в ТЗ, чтобы избежать переделок
- УГВ (сезонный максимум), тип грунтов, агрессивность среды, глубина заложения.
- Наличие/отсутствие нагрузки сверху (проезд техники), требования к анкерованию/пригрузу.
- Сценарий заполнения: залповый расход, откуда поступает масло, время заполнения.
- Штуцера: вход/откачка/вент/КИП/дренаж — Ду и привязки.
- Исполнение: одно- или двустенное, нужен ли контроль межстенного пространства.
- Антикоррозионная защита (наружная/внутренняя), необходимость ЭХЗ.
- НК/испытания/пакет документации (паспорт, протоколы, акты, схема штуцеров).
РГСП 75 м³ от ЗСО-КВАЗАР: когда важно, чтобы резервуар “встал” в схему ПС без переделок
На подстанциях редко бывает «идеальный типовой случай»: у каждой площадки свои отметки, свои кабельные сооружения, свой УГВ и свои ограничения по колодцам и трассам. Поэтому в аварийной системе ценится простая вещь — чтобы резервуар приехал не «в целом подходящий», а сразу готовый к врезке в вашу схему: по штуцерам, привязкам, доступу, сигнализации и документации.
ЗСО-КВАЗАР изготавливает и поставляет стальные резервуары (в том числе РГСП) для технологических задач и объектов энергетики, где аварийный слив — это предусмотренный сценарий, а не «план Б на бумаге». Достаточно исходных данных из мини-ТЗ (УГВ/грунты, схема приёма/откачки, перечень штуцеров, исполнение одно-/двустенное), чтобы подготовить компоновку и техпредложение под вашу площадку.
Нужен расчёт/КП на РГСП 75 м³ под трансформаторное масло?
Отправьте исходные данные — инженер ЗСО-КВАЗАР подготовит компоновку штуцеров и техпредложение под вашу схему ПС.
Примечание: завод изготавливает и поставляет резервуары и документацию; монтаж на объекте выполняется силами заказчика/подрядной организации.
FAQ: частые вопросы по РГСП 75 м³ для аварийного масла
Нужно ли двустенное исполнение?
Если на объекте повышенные требования по экологии/контролю утечек — двустенное исполнение часто оправдано. Если площадка «обычная», можно рассмотреть одностенный резервуар при усиленной защите и грамотной установке. Итоговое решение — по проекту и требованиям заказчика.
Какие штуцера обязательны?
Минимум: приём, откачка, вентиляция (дыхание), контроль уровня, люк-лаз. Остальное (дренаж, резервные штуцера, узлы разделения) — по условиям площадки и опыту эксплуатации.
Почему важно знать УГВ и грунты?
Подземная ёмкость испытывает нагрузки от грунта и воды. При высоком УГВ может потребоваться анкеровка/пригруз для исключения всплытия, а тип грунта определяет требования к антикоррозионной защите и монтажу.
