Общая информация о проекте
Завод ЗСО-КВАЗАР завершил изготовление и поставку подземного стального резервуара (маслосборника) объемом 75 м³ для строящейся подстанции 110/10 кВ, расположенной в Орловской области. Данный объект относится к категории крупных энергетических сооружений, где особое внимание уделяется безопасности эксплуатации и экологической защите окружающей среды.
Подземный маслосборник предназначен для сбора аварийно слитого трансформаторного масла и воды от систем пожаротушения, обеспечивая надежную защиту территории подстанции и окружающей среды от загрязнений нефтепродуктами.
Проектирование и изготовление резервуара выполнено в строгом соответствии с актуальными нормативными документами, среди которых ГОСТ 17032-2022 и Правила устройства электроустановок (ПУЭ, гл. 4.2).
Назначение и основные функции маслосборника
Согласно требованиям нормативных документов, на подстанциях с трансформаторами большой мощности обязательно предусматривается установка маслоприемных устройств с отводом масла в закрытые маслосборники.
Пункт 4.2.69 ПУЭ регламентирует, что маслосборники должны вмещать полный объем масла из крупнейшего силового трансформатора, а также дополнительный объем воды от пожаротушения (около 80% от расчетного количества). Таким образом, резервуар объемом 75 м³ идеально подходит для установки на новую подстанцию в Орловской области.
Основные функции маслосборника на подстанции 110/10 кВ:
-
Сбор и временное хранение трансформаторного масла при аварийных ситуациях;
-
Предотвращение разлива масла и загрязнения грунтовых вод;
-
Ограничение распространения огня при возгорании силового трансформатора;
-
Обеспечение экологической и пожарной безопасности.
Подземный маслосборник 75 м³ представляет собой горизонтальный цилиндрический резервуар из стали марки Ст3 . Конструкция резервуара включает цилиндрический корпус, конусные днища и усиливающие ребра жесткости, установленные вдоль корпуса и днищ.
Особое внимание при изготовлении уделялось качеству сварных швов, выполненных по ГОСТ 34347-2017, который устанавливает жесткие требования к сварным соединениям стальных сосудов и аппаратов.
Важной особенностью данного проекта является применение специального антикоррозионного покрытия. Внутреннее покрытие резервуара выполнено с использованием двухкомпонентной эпоксидной эмали, рассчитанной на длительное воздействие трансформаторного масла и температуры до +130 °C. Такое покрытие соответствует классу термостойкости по ГОСТ 9.032 и обеспечивает повышенную долговечность резервуара.
Для контроля уровня жидкости внутри резервуара предусмотрен специальный патрубок под уровнемер СЕНСОР типа ПМП-152W30 (герконовый датчик). Он обеспечивает оперативный контроль и своевременное обнаружение заполнения емкости, что необходимо для предотвращения аварийных ситуаций и соответствия требованиям ПУЭ о наличии сигнализации уровня жидкости.
Технические характеристики маслосборника
| Параметр резервуара | Значение |
|---|---|
| Объем резервуара | 75 м³ |
| Длина | 9 950 мм |
| Диаметр | 3240 мм |
| Материал корпуса | Сталь Ст3 |
| Толщина стенки корпуса | 5 мм (корпус), 5 мм (днища) |
| Тип внешнего покрытия | Битумно-полимерное |
| Тип внутреннего покрытия | Эпоксидное, термостойкое (+130 °C) |
| Рабочее давление | до 0,07 МПа (гидростатическое) |
| Сейсмостойкость | до 6 баллов |
| Масса конструкции | около 6820 кг |
| Расчетный срок службы | не менее 25 лет |
Этапы реализации проекта
Проектирование и разработка документации (КМ и КМД)
На первом этапе инженерами завода были разработаны индивидуальные конструктивные и деталировочные чертежи (КМ и КМД), полностью учитывающие требования заказчика и специфику размещения на подстанции. Проектирование велось в строгом соответствии с ГОСТ 17032-2022 и требованиями ПУЭ.
Производство резервуара
Изготовление производилось на производственной базе завода ЗСО-КВАЗАР с применением современного оборудования и технологии сварки согласно ГОСТ 34347-2017. Особое внимание уделялось антикоррозионной обработке поверхностей, особенно внутренней поверхности с применением термостойкой эпоксидной эмали, обеспечивающей надежность и долговечность конструкции.
Испытания и контроль качества
После завершения изготовления резервуар прошел комплекс испытаний, включая проверку герметичности и прочности сварных соединений, гидравлические испытания и проверку качества покрытия. Резервуар успешно прошел все проверки, что подтверждено соответствующими актами и сертификатами качества.
Отгрузка и доставка

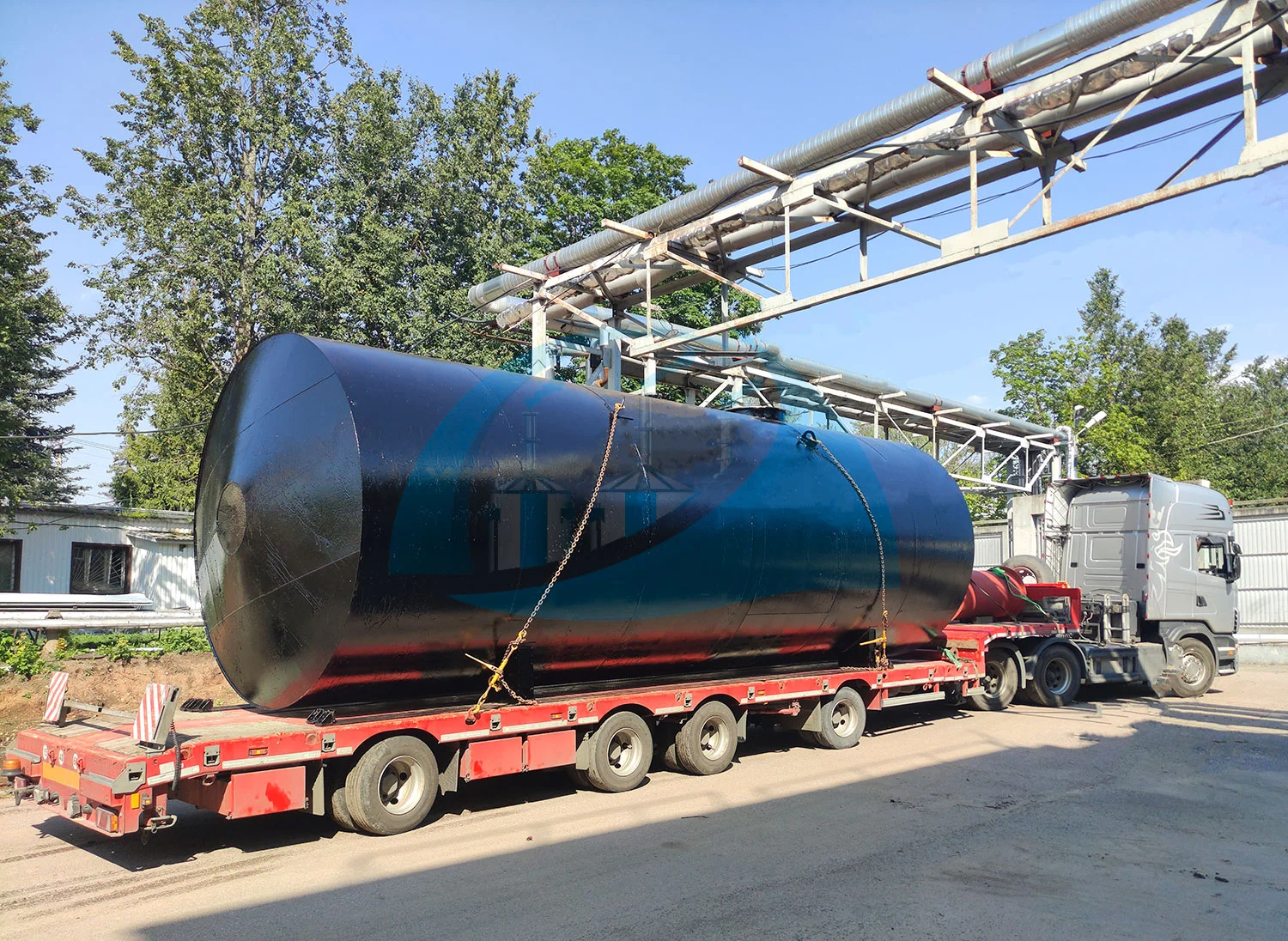

Готовый резервуар был погружен на специализированный траловый полуприцеп и доставлен заказчику точно в срок.
Комментарий эксперта
«Каждый проект для нас — это уникальное решение, учитывающее все особенности объекта и требования заказчика. Мы гордимся тем, что можем гарантировать заказчикам полное соблюдение нормативных требований и высочайшее качество изделий. Подземный маслосборник для новой подстанции в Орловской области — пример четкой организации и профессионального подхода завода ЗСО-КВАЗАР к реализации проектов»
Преимущества сотрудничества с ЗСО-КВАЗАР
-
Полное соответствие продукции требованиям ГОСТ и ПУЭ;
-
Высокое качество изготовления и покрытий, гарантирующее долгий срок эксплуатации;
-
Оперативность и соблюдение сроков выполнения заказов;
-
Гибкий подход к индивидуальным требованиям заказчика;
-
Профессиональное сопровождение на всех этапах проекта.
Новый маслосборник обеспечит безопасность и надежность эксплуатации подстанции, защиту окружающей среды и соответствие нормативам на долгие годы.
