Подземный резервуар объёмом 100 м³ позволяет организовать запас топлива для автозаправочной станции, топливной базы или производственного предприятия. Его включают в технологическую систему приёма, хранения и выдачи нефтепродуктов. Для заказчика важны вместимость, удобство подключения оборудования, защита металла от коррозии и соответствие конструкции условиям площадки.
Завод ЗСО-КВАЗАР изготавливает горизонтальные стальные резервуары РГСп и двустенные РГСДп объёмом 10–150 м³ по техническому заданию заказчика. При подготовке предложения на резервуар 100 м³ согласовываются исполнение корпуса, материал, толщина металла, расположение патрубков, защитные покрытия и комплект поставки.
Какие задачи решает резервуар 100 м³
Резервуар для хранения дизельного топлива 100 м³ используют как часть системы топливоснабжения. На предприятии он может обеспечивать запас для собственного автопарка, строительной и сельскохозяйственной техники. На топливной базе — принимать нефтепродукты с последующей выдачей потребителям. Для АЗС резервуар подбирают в составе технологической системы станции с учётом проекта и требований пожарной безопасности.
При выборе вместимости учитывают расход топлива, периодичность поставок, объём поступающей партии и необходимый резерв. Номинальные 100 м³ нельзя автоматически принимать за объём каждой заправки: допустимый уровень наполнения, рабочий запас и остаток определяются документацией и настройками системы контроля.
Подземное размещение помогает организовать площадку без крупного наземного корпуса резервуара. При этом проект должен предусматривать доступ к горловинам и оборудованию, расположение трубопроводов и условия обслуживания.
Одностенный РГСп или двустенный РГСДп
Исполнение резервуара выбирают вместе со способом его установки. Сравнивать варианты только по стоимости металлического корпуса недостаточно: на общую стоимость влияют защитные сооружения, контроль герметичности и подготовка основания.
На телефоне таблицу можно прокрутить вправо.
| Исполнение | Конструкция | Что учитывают при выборе |
|---|---|---|
| РГСп 100 м³, одностенный | Один стальной корпус для хранения продукта | Предусмотренные проектом защитные сооружения, способ контроля герметичности и условия обслуживания |
| РГСДп 100 м³, двустенный | Внутренний рабочий корпус и наружная защитная стенка | Конструкцию межстенного пространства, систему контроля герметичности и её связь с оборудованием объекта |
Для одностенного подземного резервуара ГОСТ 17032-2022, пункт 4.3, предусматривает установку внутри каземата с защитой от грунтовых вод и блуждающих токов. Для АЗС дополнительно учитывают требования СП 156.13130.2014 к защитным оболочкам, исключающим проникновение утечек топлива в грунт. Поэтому способ размещения одностенного резервуара согласовывают до его изготовления.
В двустенном исполнении межстенное пространство используется для контроля герметичности. Конкретную систему, контролируемую среду и состав приборов определяют в проекте. Для АЗС учитывают предусмотренные нормативами требования к сигнализации и прекращению наполнения при выявлении разгерметизации, а также условия применения периодического контроля.
Если нужны подземные резервуары для хранения бензина и дизельного топлива, заранее определяют количество ёмкостей или камер. Две стенки корпуса и две камеры — разные конструктивные решения. Для совместного хранения бензина и дизельного топлива в разных камерах одного резервуара СП 156.13130.2014 предусматривает двустенное исполнение, двойные межкамерные перегородки и контроль пространства между ними.
Материал и толщина металла — по условиям эксплуатации
Для горизонтальных резервуаров применяют углеродистую спокойную и низколегированную сталь. В техническом задании могут быть предусмотрены, например, Ст3сп5 или 09Г2С. Окончательный выбор зависит от расчётной температуры, характеристик продукта, условий эксплуатации и требований к металлопрокату.
ГОСТ 17032-2022 устанавливает минимальную конструктивную толщину стенки корпуса подземного резервуара не менее 5 мм. Это нижняя граница по стандарту. Толщину конкретного РГСп 100 м³ назначают по расчёту прочности и устойчивости с учётом коррозионного износа и принятой системы защиты.
При расчёте учитывают массу продукта и конструкции, внутреннее давление и разрежение, воздействие грунта, грунтовых вод и другие нагрузки, предусмотренные проектом. Стенки, днища, горловины и усиливающие элементы могут иметь разную толщину.
При высоком уровне грунтовых вод отдельно решают вопрос удержания пустого резервуара от всплытия. Конструкция основания, анкеровка и крепления должны быть согласованы с корпусом. Если над резервуаром предполагаются транспортные нагрузки, их также необходимо передать проектировщику заранее.
Действующий ГОСТ 17032-2022 распространяется на горизонтальные стальные резервуары для нефтепродуктов объёмом от 3 до 100 м³ и заменяет ГОСТ 17032-2010. Для изделий большей вместимости нормативную и расчётную основу определяют отдельно в технической документации.
Что согласовать в конструкции РГСп 100
Одинаковая вместимость не означает одинаковые размеры и массу. Диаметр, длина, форма днищ и система усиления зависят от компоновки, расчёта и ограничений перевозки. Поэтому в заказе на РГСп 100 необходимо зафиксировать параметры конкретного изделия.
На телефоне таблицу можно прокрутить вправо.
| Параметр | Что указывают в техническом задании и чертеже |
|---|---|
| Вместимость | Номинальный объём 100 м³, требуемый рабочий запас |
| Хранимый продукт | Дизельное топливо, бензин или другой согласованный нефтепродукт |
| Исполнение | Одностенное или двустенное; количество камер |
| Материал | Марка стали, требования к её свойствам |
| Толщина металла | Отдельно для стенок, днищ и других основных элементов |
| Габариты и масса | Диаметр, длина, полная высота с горловиной, масса по документации |
| Горловина и люк | Диаметр, высота, расположение, исполнение крышки |
| Патрубки | Назначение, условные проходы, фланцы, высотные и угловые привязки |
| Лестница и опорные элементы | Конструкция, расположение и состав поставки |
| Защитные покрытия | Система наружной и внутренней АКЗ, толщина, подготовка поверхности |
| Оборудование | Приборы контроля, арматура и другие позиции по спецификации |
Для однокамерного резервуара ГОСТ предусматривает люк-лаз Ду800. Высоту горловины или обслуживающей шахты согласовывают с отметками установки, глубиной заложения и расположением оборудования. Внутреннюю лестницу размещают так, чтобы она соответствовала принятой компоновке и не мешала технологическим устройствам.
Опоры и ложементы согласовывают со схемой опирания резервуара. Их тип, количество и расположение должны соответствовать расчёту и чертежу. Монтажные и транспортные элементы также отражают в документации и ведомости комплектации.
Патрубки и оборудование для работы с топливом
Расположение патрубков определяет, насколько удобно резервуар подключится к существующей или новой системе. Его согласовывают со схемой трубопроводов до начала изготовления.
На телефоне таблицу можно прокрутить вправо.
| Элемент | Назначение | Что согласовывают при заказе |
|---|---|---|
| Патрубок приёма топлива | Подключение линии наполнения | Условный проход, фланец, расположение и внутреннее устройство линии |
| Патрубок выдачи | Подключение линии отбора топлива | Производительность, расположение и схему забора продукта |
| Линия деаэрации | Газообмен при наполнении, опорожнении и хранении | Пропускную способность и состав дыхательного оборудования |
| Уровнемер и сигнализация | Контроль уровня топлива и передача сигналов | Диапазон измерений, исполнение приборов и подключение к системе объекта |
| Система предотвращения переполнения | Сигнализация и прекращение наполнения при достижении заданных уровней | Состав устройств и алгоритм работы |
| Устройство удаления подтоварной воды | Удаление воды из нижней части резервуара | Схему внутренней трубы и подключения оборудования |
| Контроль межстенного пространства | Контроль герметичности двустенного резервуара | Контролируемую среду, приборы, сигнализацию и связь с автоматикой |
Отбор проб и другие технологические операции также учитывают в схеме оборудования. Для АЗС вводы в резервуар размещают выше номинального уровня заполнения согласно СП 156.13130.2014; это учитывают и при организации удаления подтоварной воды.
Подбор дыхательного оборудования связан с производительностью налива и отбора, характеристиками топлива и допустимыми давлением и разрежением. Уровнемер выбирают с учётом диапазона измерений, среды и требований к подключению на объекте.
В коммерческом предложении ЗСО-КВАЗАР состав поставки фиксируется по позициям: корпус, патрубки, арматура, приборы и дополнительные узлы. Это позволяет заранее определить, какое оборудование поставляется с резервуаром и какие элементы входят в другие разделы проекта.
Наружная и внутренняя антикоррозионная защита
Для подземного резервуара защитное покрытие выбирают с учётом постоянного контакта с грунтом и возможного воздействия грунтовых вод. Система наружной антикоррозионной защиты — АКЗ — должна соответствовать условиям площадки и проектной документации.
На телефоне таблицу можно прокрутить вправо.
| Участок резервуара | Возможное решение по проекту | Что фиксируют в спецификации |
|---|---|---|
| Наружная поверхность подземного корпуса | Битумная, битумно-полимерная или другая система для подземных стальных конструкций | Марку материала, подготовку поверхности, количество слоёв, общую толщину и требования к контролю |
| Внутренняя поверхность | Эпоксидное маслобензостойкое или другое покрытие, совместимое с хранимым продуктом | Вид топлива, область нанесения, толщину, условия отверждения и допуска к эксплуатации |
| Наружные элементы над уровнем грунта | Система защиты для атмосферных условий эксплуатации | Границы нанесения, совместимость слоёв, толщину и цвет покрытия |
Формулировку «покрытие снаружи» следует раскрывать до конкретной системы, чтобы предложения разных изготовителей можно было сопоставить. Для внутренней АКЗ также необходимо указать материал и область нанесения.
Качество защиты зависит от подготовки металла и соблюдения технологии нанесения. Контролируют состояние поверхности, нанесение покрытия и предусмотренные документацией показатели качества. При перевозке и установке важно сохранить защитный слой; повреждённые участки восстанавливают по технологии применённой системы.
Внутреннюю АКЗ согласовывают с учётом топлива, возможного присутствия воды и требований к чистоте продукта. При выборе эпоксидного маслобензостойкого покрытия проверяют его пригодность для длительного контакта с конкретной маркой топлива и её компонентами. Марка материала, толщина, область нанесения и условия отверждения фиксируются в документации.
Срок службы резервуара связан с конструкцией, металлом, системой защиты и регламентом обслуживания. Поэтому его указывают в документации на конкретное изделие вместе с условиями эксплуатации.
Какие ещё резервуары изготавливает ЗСО-КВАЗАР
Кроме РГСп 100 м³, завод изготавливает подземные горизонтальные резервуары других объёмов. Это позволяет подобрать вместимость под расход топлива и график поставок либо сформировать резервуарный парк из нескольких ёмкостей.
В таблице приведены примеры выпускаемых объёмов и варианты комплектации. Материал и оборудование окончательно выбирают по техническому заданию.
На телефоне таблицу можно прокрутить вправо.
| Резервуар | Номинальный объём | Материал корпуса по проекту | Краткие характеристики и варианты комплектации |
|---|---|---|---|
| РГСп / РГСДп 10 м³ | 10 000 л | Ст3сп5 или 09Г2С | Горизонтальное подземное исполнение; люк-лаз, внутренняя лестница, патрубки приёма и выдачи топлива |
| РГСп / РГСДп 50 м³ | 50 000 л | Ст3сп5 или 09Г2С | Одно- или двустенный корпус; горловина по отметкам установки; подключения для уровнемера и дыхательной линии |
| РГСп / РГСДп 75 м³ | 75 000 л | Ст3сп5 или 09Г2С | Подземный корпус с усилениями по расчёту; опорные элементы по схеме установки; наружная и внутренняя АКЗ по ТЗ |
| РГСп / РГСДп 110 м³ | 110 000 л | Ст3сп5 или 09Г2С | Индивидуальная компоновка корпуса и горловин; патрубки по технологической схеме; конструкция и толщина по расчёту |
| РГСп / РГСДп 120 м³ | 120 000 л | Ст3сп5 или 09Г2С | Изготовление по ТЗ с согласованием габаритов перевозки, усилений, опирания, покрытий и комплекта оборудования |
Указанные варианты оснащения можно предусмотреть и для других объёмов из таблицы. Для двустенного исполнения согласовывают систему контроля межстенного пространства. Размеры, толщину металла и массу каждого изделия фиксируют в чертеже: один объём может иметь несколько конструктивных исполнений.
Для резервуаров 110 и 120 м³ применяют отдельно определённую нормативную и расчётную основу, поскольку область применения ГОСТ 17032-2022 ограничена объёмами от 3 до 100 м³. Возможность размещения выбранного резервуара на конкретной АЗС или топливной базе определяют проектом объекта.
Изготовление, контроль и паспорт резервуара
Подготовка РГСп 100 м³ к производству начинается с согласования чертежа. На нём проверяют основные размеры, горловины, патрубки, опорные и монтажные элементы. На этом этапе проще учесть привязки трубопроводов и оборудования, чем изменять готовый корпус.
Производственный цикл включает подготовку и вальцовку листа, сборку обечаек, установку днищ и усиливающих элементов, сварку горловин и патрубков. Далее выполняются предусмотренные документацией контроль сварных соединений и испытания. Испытания резервуара проводят до нанесения антикоррозионной защиты в соответствии с требованиями ГОСТ и принятой программой.

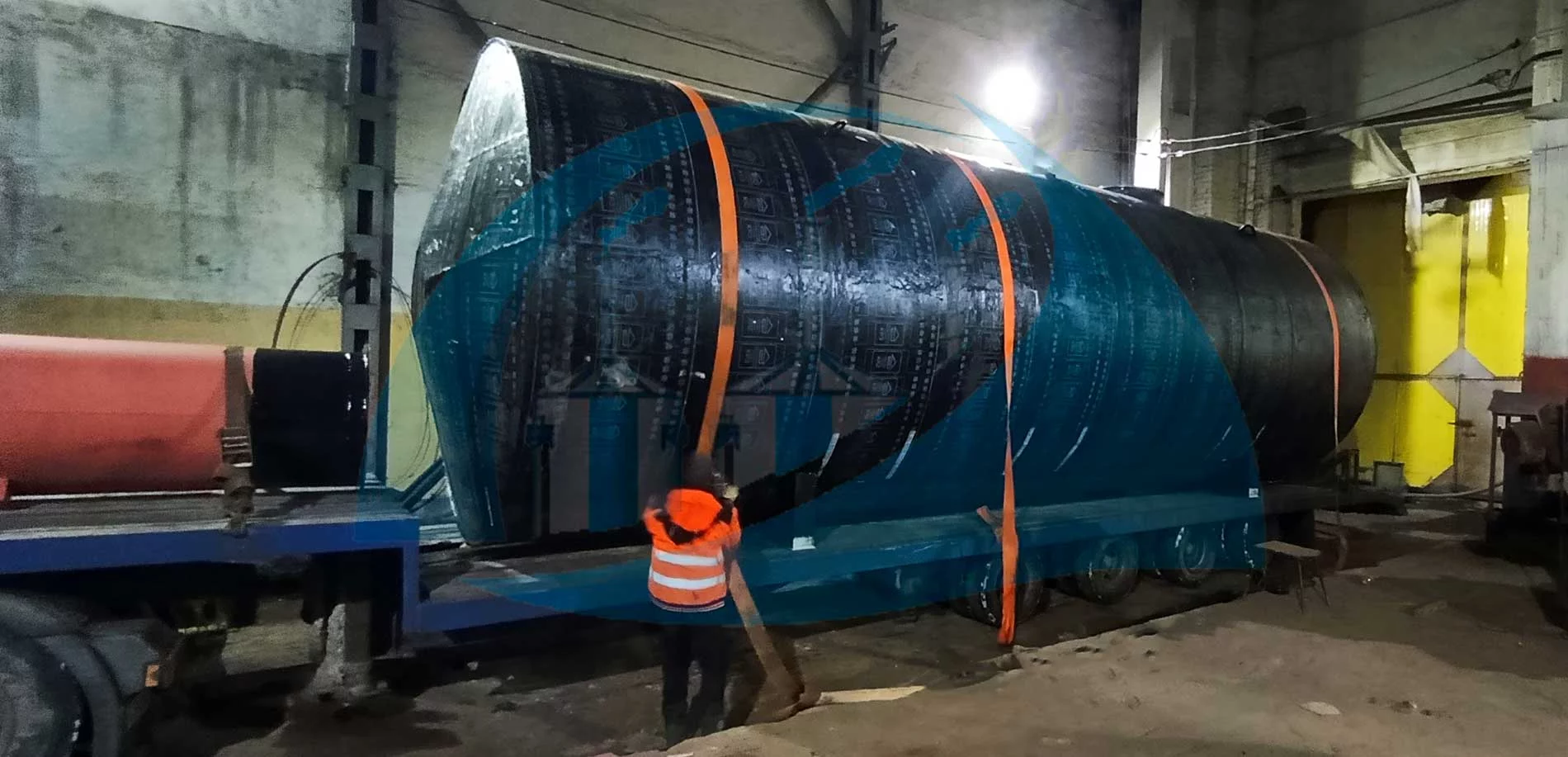

После подготовки поверхности наносят согласованные покрытия, проверяют комплектность и готовят изделие к отгрузке. Для двустенного исполнения предусматривают также контроль наружной стенки и межстенного пространства.
Комплект документов на резервуар по ГОСТ 17032-2022 включает паспорт, чертежи КМД, документы о качестве использованных материалов, заключения по контролю, акт прочностного испытания, акт выполнения АКЗ и ведомость комплектации. Паспорта на покупные приборы и оборудование передают в составе согласованной поставки.
От чего зависит цена резервуара 100 м³
Чтобы купить резервуар 100 м³ в нужной комплектации, необходимо сопоставлять предложения по одинаковым исходным данным. На стоимость влияют исполнение корпуса, марка и толщина стали, количество камер, горловины, патрубки, покрытия, приборы и объём предусмотренного контроля.
Отдельного внимания требует доставка. Её стоимость рассчитывают по фактическим транспортным габаритам, массе изделия, маршруту и условиям разгрузки. ЗСО-КВАЗАР выполняет изготовление и доставку резервуаров. Подготовку основания, установку и подключение оборудования организуют в рамках работ на объекте.
Для расчёта предложения достаточно направить опросный лист или имеющиеся проектные материалы. Если документация пока неполная, укажите продукт хранения, объём, количество резервуаров, место установки и доставки, исполнение корпуса и известные требования к покрытиям. Недостающие параметры можно уточнить при согласовании комплектации.
Завод ЗСО-КВАЗАР изготавливает РГСп и РГСДп по техническому заданию заказчика — с согласованными габаритами, патрубками, защитными покрытиями и комплектом документов.
