Пожарный резервуар может выглядеть безупречно: ровный корпус, аккуратные сварные швы, свежее защитное покрытие. Но внешний вид сам по себе не подтверждает, что ёмкость герметична, соответствует согласованному чертежу и готова стать частью системы противопожарного водоснабжения.

Надёжность подтверждается не одной операцией, а последовательностью контроля: проверкой материалов, геометрии и сварных соединений, испытанием на герметичность, оформлением результатов, визуальной приёмкой перед отгрузкой и проверками после монтажа.

Главное различие: завод проверяет изготовленный резервуар как изделие. После монтажа проверяют уже смонтированную систему — соединения, трубопроводы, арматуру, фактический уровень воды, возможность забора и подачу воды.

Зачем испытывать пожарный резервуар

Основная задача испытания — подтвердить, что корпус и проверяемые соединения не имеют недопустимых дефектов и утечек при параметрах, установленных рабочей документацией или программой испытаний. Одновременно контроль помогает обнаружить дефекты до нанесения антикоррозионной защиты и до отправки крупногабаритной ёмкости на объект.

Важно различать два понятия:

• контроль герметичности показывает, есть ли утечка через сварные швы, основной металл и разъёмные соединения при заданных условиях;
• испытание на прочность подтверждает способность конструкции воспринимать установленную испытательную нагрузку.

Воздушно-мыльная проверка сварных швов может подтверждать герметичность, но её нельзя автоматически называть испытанием на прочность. Вид испытания, среда, давление или уровень заполнения, время выдержки и критерии приёмки должны быть заранее заданы в чертеже, технических условиях, договоре либо утверждённой программе.

Какие документы определяют объём контроля

Универсального правила «каждый пожарный резервуар испытывают одинаково» нет. Конструкция ёмкости, способ размещения, расчётные нагрузки, рабочая среда и требования заказчика различаются. Поэтому применимый комплект документов определяют для конкретного изделия.

СП 8.13130.2020 устанавливает требования к наружному противопожарному водоснабжению, пожарным резервуарам и водоёмам. Однако этот свод правил не заменяет конструкторскую документацию на стальную ёмкость и не устанавливает одну форму заводского акта испытаний для всех исполнений.

ГОСТ 34347-2017 распространяется в том числе на определённые стальные сварные сосуды без давления, работающие под налив, и содержит требования к конструкции, материалам, изготовлению, испытаниям, приёмке и поставке. ГОСТ 3242-79 определяет методы контроля качества сварных соединений. С 10 августа 2026 года действует ГОСТ Р 72777-2026, посвящённый жидкостным и газовым методам контроля прочности и герметичности сосудов, изготовленных по ГОСТ 34347.

При этом ссылку на любой стандарт сначала проверяют по области применения. Например, ГОСТ 17032-2022 относится к горизонтальным стальным резервуарам для нефтепродуктов. Он не становится автоматически единственным стандартом для пожарной ёмкости с водой только из-за сходной формы корпуса.

Как проходит заводской контроль пожарной ёмкости

1. 1МатериалыМарка стали, толщина и документы.
2. 2СборкаГеометрия корпуса и координаты узлов.
3. 3СваркаОперационный контроль соединений.
4. 4ИспытаниеГерметичность до нанесения АКЗ.
5. 5Повторный контрольПосле устранения замечаний.
6. 6ПриёмкаПокрытие, комплектность и документы.

1. Входной контроль металла и комплектующих

До раскроя проверяют марку и толщину листового металла, состояние поверхности, сопроводительные документы на материалы и соответствие заказу. Для патрубков, фланцев, люков, опор и других элементов также проверяют основные размеры и обозначения.

На этом этапе важно исключить подмену материала. Если проектом предусмотрена сталь 09Г2С для эксплуатации при отрицательной температуре, её нельзя без согласования заменить обычной углеродистой сталью только потому, что геометрические размеры совпадают.

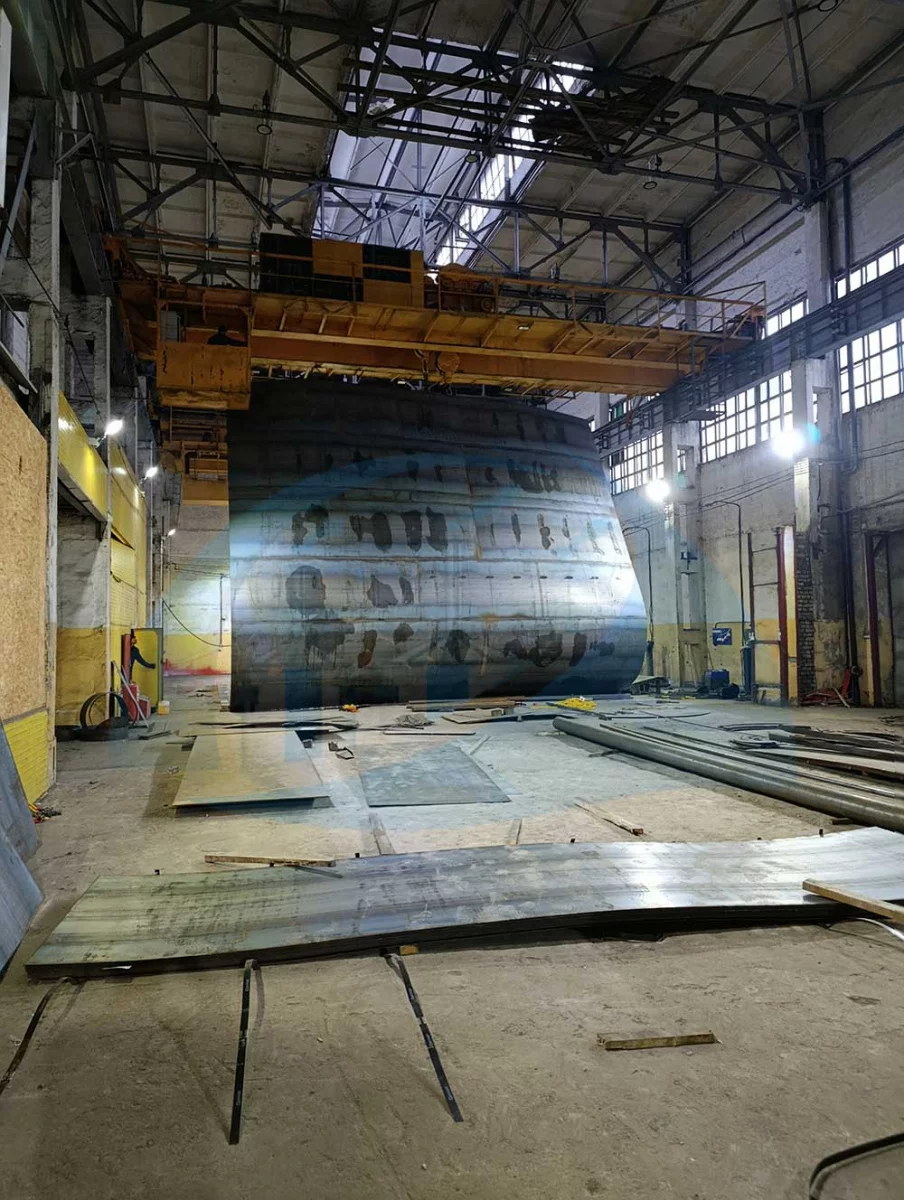

2. Операционный контроль сборки

Во время изготовления контролируют подготовку кромок, зазоры, взаимное положение обечаек и днищ, размещение продольных и кольцевых швов, установку горловины, патрубков, опор и усиливающих элементов. Ошибку в координате патрубка лучше обнаружить до окончательной сварки, а не на объекте при присоединении трубопровода.

3. Контроль сварных соединений

Доступные сварные соединения осматривают визуально и измеряют. Проверяют непрерывность шва, его форму и размеры, отсутствие видимых трещин, прожогов, незаваренных участков, недопустимых подрезов, пор и наплывов. Зоны контроля очищают от шлака, брызг металла и загрязнений.

Одного внешнего осмотра достаточно не всегда. Если это предусмотрено проектом или заказом, применяют дополнительные методы неразрушающего контроля: ультразвуковой, радиографический, капиллярный и другие. Метод и объём выбирают с учётом конструкции, толщины металла, доступности шва и требований к качеству.

4. Проверка герметичности до нанесения покрытия

Проверку целесообразно проводить до финишной антикоррозионной защиты. Покрытие не должно скрывать место возможной утечки и не должно использоваться как способ «загерметизировать» некачественный сварной шов.

В типовом производственном маршруте ЗСО-КВАЗАР доступные сварные соединения проходят визуально-измерительный контроль, а герметичность корпуса проверяется воздушно-мыльным методом до нанесения АКЗ. Конкретные параметры и объём контроля устанавливаются документацией на изделие и условиями заказа.

5. Исправление дефектов и повторный контроль

Обнаруженный дефект отмечают и фиксируют. После устранения участок очищают и проверяют повторно тем методом, который предусмотрен технологией. Нельзя просто закрыть дефект мастикой, герметиком или толстым слоем краски: такое решение маскирует проблему, но не подтверждает качество сварного соединения.

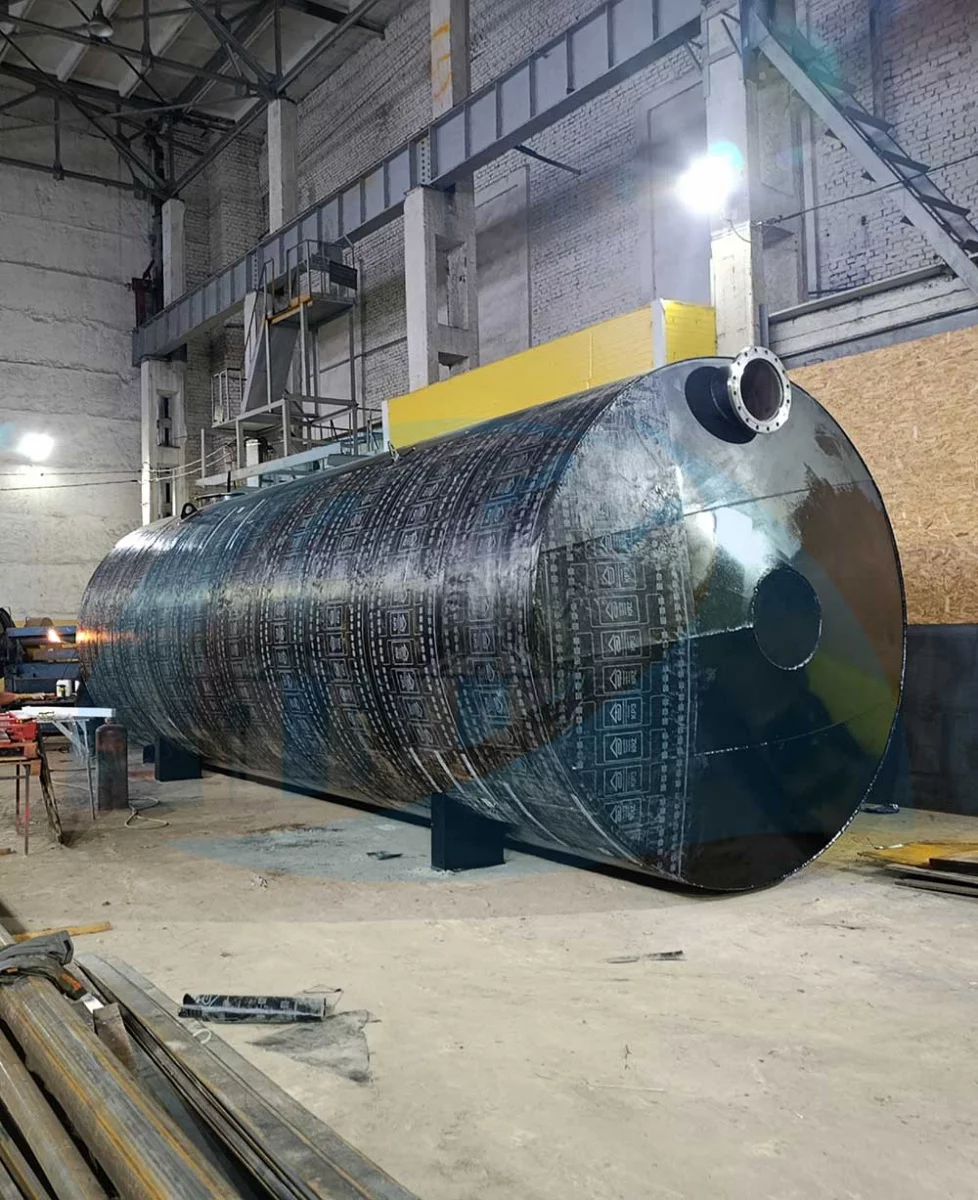

6. Антикоррозионная защита и окончательная приёмка

После положительного результата контроля поверхность подготавливают и наносят предусмотренное покрытие. На окончательной приёмке проверяют внешний вид изделия, комплектность, маркировку, состояние покрытия, защиту патрубков на период перевозки и наличие документов.

Как проверяют герметичность резервуара

Что должно быть указано в акте испытания

Название документа зависит от принятой системы качества: «акт испытания пожарного резервуара на герметичность», «протокол контроля герметичности», «акт гидравлического испытания». Важнее не заголовок, а прослеживаемость изделия, условий и результата.

Если заказчик должен присутствовать при испытании, это необходимо закрепить в договоре: указать контрольную точку, срок уведомления и порядок оформления результата. Иначе резервуар может быть испытан по внутреннему производственному маршруту до приезда представителя.

Рабочая документация

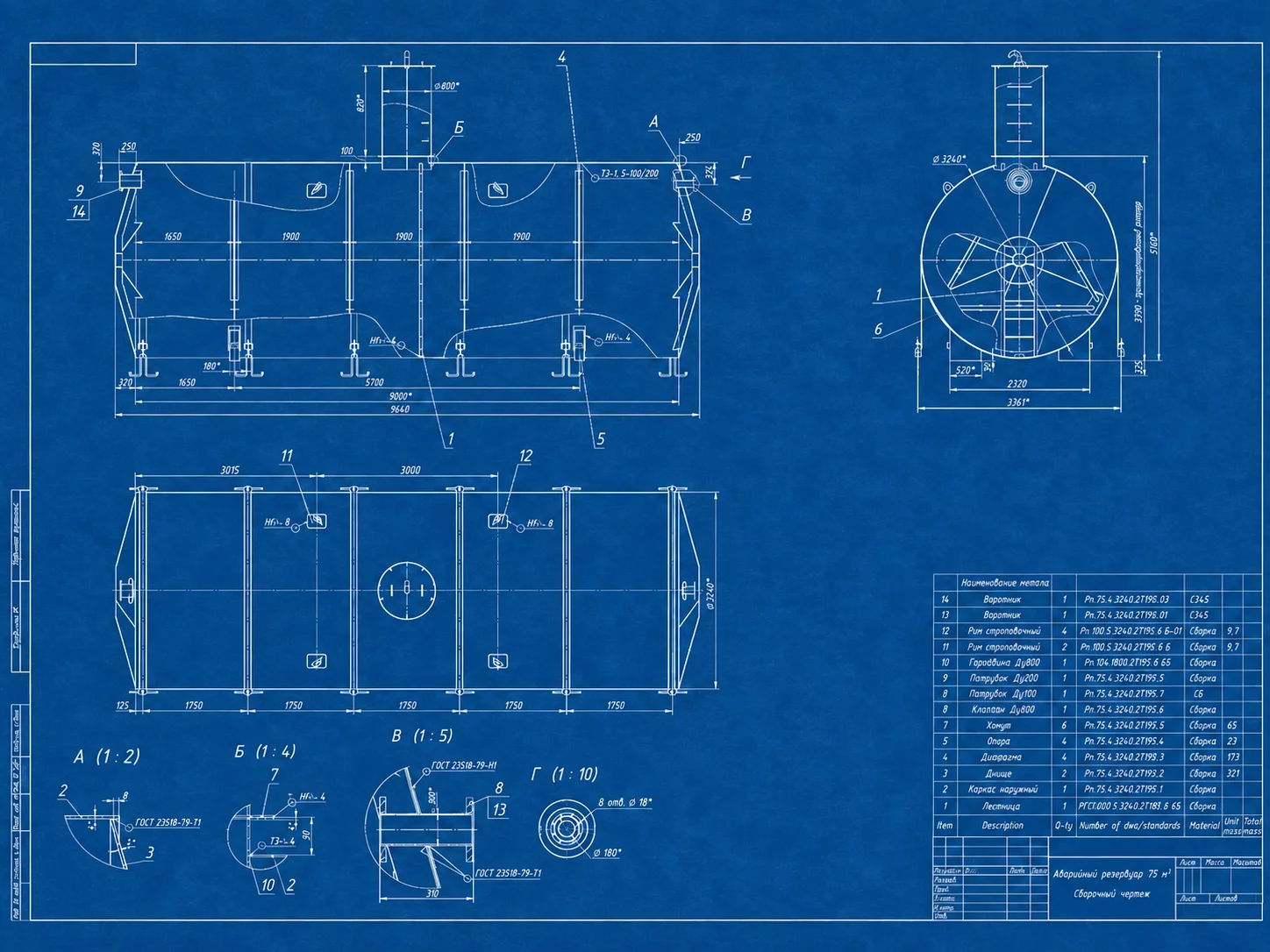

Пример чертежа горизонтального резервуара

Чертёж согласовывают до изготовления. Конкретные размеры, патрубки и комплектация определяются проектом и техническим заданием.

Габаритные размеры Положение горловины Координаты патрубков Опоры и узлы крепления

Акт, протокол и паспорт резервуара — в чём разница

Акт или протокол испытания

Подтверждает конкретную операцию: какое изделие, каким методом, при каких параметрах и с каким результатом проверили. Это запись о выполненном контроле.

Паспорт резервуара

Сопровождает изделие и объединяет его основные сведения. В паспорте обычно указывают изготовителя, обозначение и заводской номер, дату изготовления, назначение, объём, размеры, материал, толщины основных элементов, сведения о патрубках и комплектности, защитном покрытии, проведённом контроле и приёмке.

Паспорт не должен превращаться в рекламную брошюру. Его задача — однозначно идентифицировать ёмкость и дать эксплуатирующей организации данные, необходимые для приёмки, учёта и дальнейшего обслуживания.

Чертёж и ведомость комплектности

По чертежу проверяют реальные габариты, координаты патрубков, положение горловины, опор и элементов крепления. Ведомость или упаковочный лист помогают принять съёмные детали, прокладки, крепёж и дополнительное оборудование.

На изделия ЗСО-КВАЗАР оформляется паспорт. Перечень дополнительных актов, копий сертификатов, схем и протоколов согласуется до запуска в производство, поскольку объём контроля и документации зависит от проекта и требований заказа.

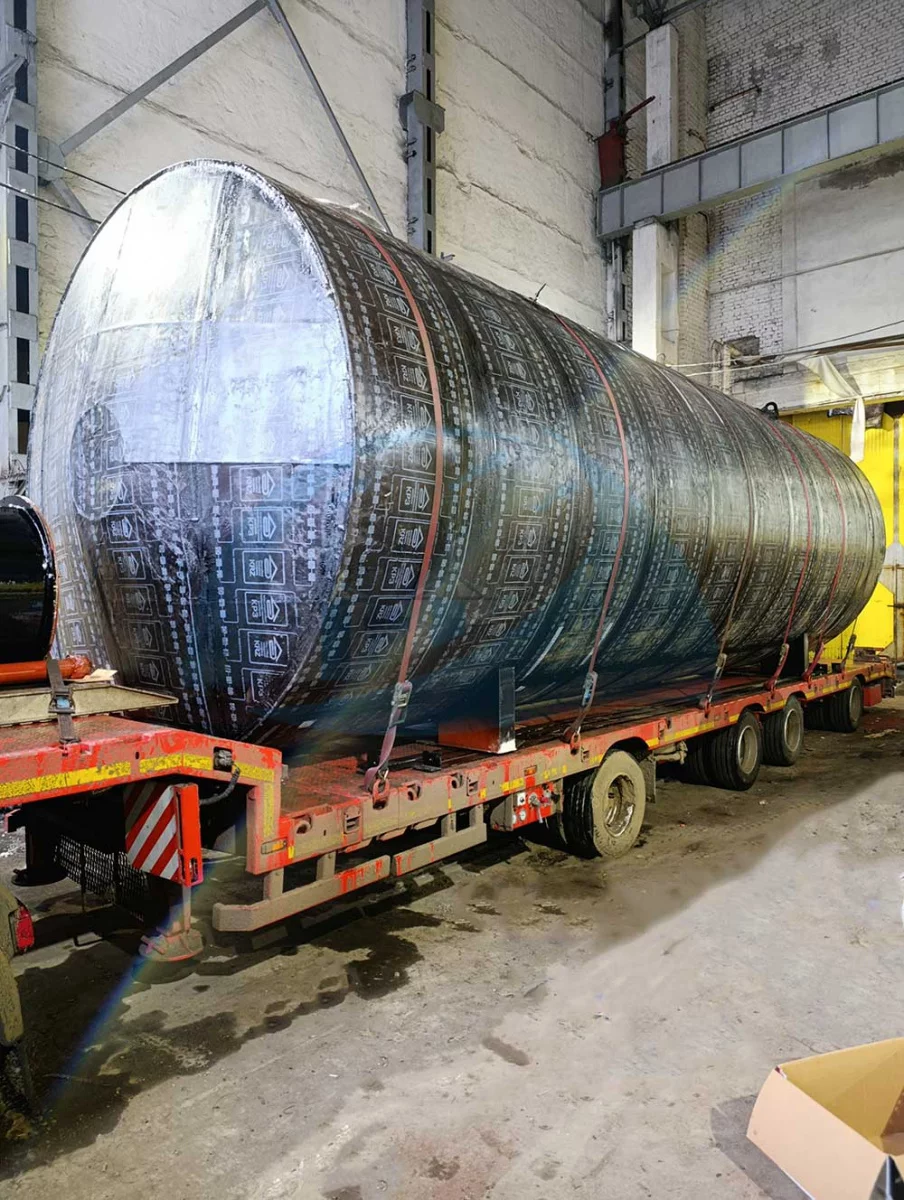

Чек-лист визуальной приёмки перед разгрузкой

Заводское испытание и проверка после монтажа

Заводской акт подтверждает состояние изделия на момент испытания. Он не подтверждает качество чужих монтажных сварных швов, фланцевых соединений, трубопроводов и основания, выполненных позднее на объекте.

Как проверить пожарный резервуар после монтажа

Порядок пусковых проверок устанавливают проект и программа работ. Практический чек-лист обычно включает следующие действия:

1. сверить фактическое положение резервуара с проектными отметками;
2. проверить равномерность опирания, анкеровку или пригруз от всплытия;
3. убедиться, что трубопроводы не передают на патрубки недопустимые усилия;
4. осмотреть фланцевые, резьбовые и выполненные на объекте сварные соединения;
5. проверить дыхательную линию, перелив, дренаж и устройства контроля уровня;
6. выполнить заполнение и выдержку по утверждённой программе;
7. осмотреть доступные поверхности и соединения на отсутствие течи;
8. проверить фактический рабочий уровень и доступный полезный объём;
9. проверить возможность забора воды, подъезд и площадку для пожарной техники;
10. оформить результаты до обратной засыпки и закрытия доступов.

Для подземной пожарной ёмкости особенно важно осмотреть покрытие и присоединительные узлы до засыпки. Если дефект обнаружится позже, поиск места утечки потребует вскрытия грунта.

ЗСО-КВАЗАР изготавливает и поставляет резервуары, но монтаж на объекте не выполняет. Поэтому ответственность за основание, разгрузку, установку, трубопроводную обвязку и оформление монтажной исполнительной документации должна быть заранее распределена между участниками проекта.

Что проверяют в эксплуатации

После ввода в эксплуатацию внимание переносится с отдельной ёмкости на работоспособность источника противопожарного водоснабжения в целом. Руководитель организации обеспечивает исправность, обслуживание и ремонт наружного противопожарного водоснабжения в своей зоне ответственности.

Пункт 48 Правил противопожарного режима предусматривает проверку водоотдачи не реже двух раз в год — весной и осенью — с внесением информации в журнал эксплуатации систем противопожарной защиты. По разъяснению МЧС, форму этого журнала определяет руководитель организации; допускается электронное ведение.

Проверка водоотдачи не равна повторному заводскому испытанию корпуса. Она показывает, способен ли источник обеспечить требуемую подачу воды с учётом фактического уровня, всасывающей линии, арматуры, подъезда и состояния оборудования.

Что делать, если обнаружена утечка

1. остановить испытание и безопасно снять давление либо понизить уровень;
2. обозначить место дефекта и зафиксировать его в рабочей записи;
3. установить причину: сварной шов, основной металл, фланец, прокладка или монтажное соединение;
4. выполнить ремонт по согласованной технологии;
5. восстановить подготовку поверхности и защитное покрытие;
6. повторить контроль отремонтированного участка;
7. внести сведения о ремонте и повторном результате в акт или протокол.

Продолжать испытание при растущей утечке или пытаться подтянуть соединение под давлением опасно. Порядок действий должен быть предусмотрен программой испытаний и инструкциями по охране труда.

Частые ошибки при заказе и приёмке

• Не указать документы в договоре. Фраза «полный комплект» по-разному понимается заказчиком и изготовителем.
• Потребовать акт после нанесения покрытия. В результате контроль приходится повторять или нарушать готовую АКЗ.
• Считать паспорт заменой всех протоколов. Паспорт объединяет сведения об изделии, но не всегда содержит подробную методику испытания.
• Не сверить заводской номер. Акт без привязки к конкретной ёмкости теряет доказательную ценность.
• Принять заводской контроль за пусконаладку. Испытанный корпус ещё не означает, что вся система на объекте работоспособна.
• Задать давление устно. Параметры испытания должны следовать из расчёта и утверждённой документации.
• Засыпать подземную ёмкость до осмотра. После потери доступа исправление повреждений становится значительно дороже.

Как ЗСО-КВАЗАР оформляет контроль

На заводе ЗСО-КВАЗАР контроль встроен в производственный маршрут: проверяются материалы, сборка, геометрия и сварные соединения; герметичность контролируется до нанесения защитного покрытия; перед отгрузкой выполняется итоговая приёмка и проверка комплектности.

На каждый резервуар оформляется паспорт изделия. Объём визуально-измерительного и дополнительного неразрушающего контроля, метод проверки герметичности, участие представителя заказчика и перечень отдельных актов определяются конструкторской документацией и требованиями заказа.

Если проект предусматривает специальную форму акта, фотофиксацию, вызов представителя технического надзора, дополнительные сертификаты или отдельный протокол на покрытие, эти требования желательно передать до согласования чертежа и расчёта стоимости.

Короткие ответы на частые вопросы

Обязателен ли отдельный акт испытания на герметичность?

Необходимость отдельного акта и его форма зависят от проекта, стандарта, технических условий и договора. Если документ нужен для приёмки объекта, его следует прямо включить в перечень документации заказа.

Можно ли проверить пожарный резервуар только водой после монтажа?

Метод проверки определяет проект и утверждённая программа. Заполнение водой позволяет оценить герметичность смонтированных соединений, но не отменяет заводской контроль сварных швов и не заменяет другие предусмотренные методы.

Достаточно ли фотографий испытания?

Фотографии полезны как приложение, но не заменяют акт или протокол. На снимке обычно невозможно подтвердить заводской номер, точные параметры, время выдержки, применённые приборы и итоговое заключение.

Можно ли нанести покрытие до проверки герметичности?

Порядок устанавливает технология изготовления, однако герметичность сварных соединений рационально подтвердить до финишной АКЗ. Покрытие не должно скрывать дефекты или использоваться вместо ремонта металла.

Кто отвечает за проверку после установки?

Ответственность распределяется проектом и договором между заказчиком, монтажной, пусконаладочной и эксплуатирующей организациями. Заводской паспорт не подтверждает качество работ, выполненных после поставки.

Нормативные и справочные источники

• МЧС России: Изменение № 1 к СП 8.13130.2020;
• ГОСТ 34347-2017 в каталоге Росстандарта;
• ГОСТ 3242-79 в каталоге Росстандарта;
• ГОСТ Р 72777-2026 в каталоге Росстандарта;
• ГОСТ 17032-2022 в каталоге Росстандарта;
• МЧС России: проверка работоспособности наружного противопожарного водоснабжения;
• МЧС России: форма и электронное ведение журнала эксплуатации.

Материал носит информационный характер. Конкретный метод, параметры и критерии испытания принимаются по проекту, конструкторской документации и утверждённой программе с учётом требований безопасности.
