Современные технологии сварки резервуаров

Производство стальных резервуаров для хранения и транспортировки жидкостей и газов является одной из отраслей промышленности, обеспечивающей стабильность и безопасность промышленных процессов. С каждым годом требования к качеству и увеличению объемов производства свидетельствуют о том, что производители вынуждают искать и внедрять новые технологии и продукты. Одним из шагов по производству резервуаров является их сварка. Именно от этих этапов зависят прочность, герметичность и срок службы готового изделия.

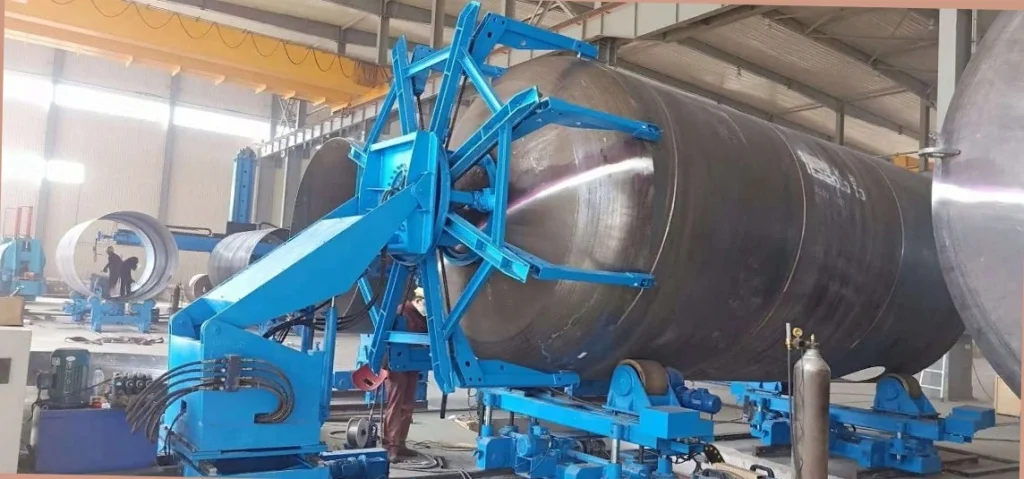

Сварки в производстве резервуаров (РГС, РГСп, ЕП, РГСд)

Важные факторы при выборе метода сварки

Выбор метода сварки зависит от условий окружающей среды, среди которых:

• Тип и марка металла: Это один из ключевых факторов, влияющих на выбор метода сварки. В зависимости от химического состава металла, его физико-механических свойств и толщины, подбираются методы сварки. Например, для сварки углеродистой сталью, которая является основным материалом для стальных резервуаров, чаще всего используется дуговая сварка, обеспечивающая прочность соединений.(ручная, полуавтоматическая, автоматическая)
• Толщина металла: Чем толще металлический лист, из которого образуется резервуар, тем сложнее и ответственнее обрабатывать его сварку. Так, при толщине металла более 20 мм используется электрошлаковая сварка, позволяющая создать прочное соединение даже в таких экстремальных условиях.
• Назначение и условия эксплуатации: В зависимости от того, в каких условиях будет использоваться резервуар (температура, давление, агрессивность среды), необходимо установить метод соответствующей сварки. Например, для резервуаров, которые будут эксплуатироваться в условиях повышенного давления, следует использовать электрошлаковая сварка, обеспечивающие высокую прочность соединений.
• Требования к безопасности: Безопасность — один из основных факторов, который учитывается при выборе метода сварки. В зависимости от условий эксплуатации, метода сварки должны обеспечиваться не только прочность и герметичность, но и безопасность в процессе эксплуатации резервуара.
• Производительность оборудования: Производительность сварочного оборудования напрямую влияет на скорость выполнения работ и, соответственно, на себестоимость производства резервуара. Современные сварочные линии позволяют значительно сократить время на изготовление одного резервуара, что особенно важно в условиях массового производства.

Аналитика по выбору методов сварки

Согласно отчету Международной федерации сварки (IIW), мировое производство сварных резервуаров в 2023 году составило около 18 миллионов единиц, что на 4% больше по сравнению с нынешним годом. Из них 60% произведено с использованием дуговой сварки, 25% — газовой сварки, 10% — электрошлаковой сварки и 5% — термомеханических методов.

Основные методы Сварки Резервуаров

Процесс сварки металлических заготовок включает несколько методов, каждый из которых имеет свои особенности и преимущества.

1. Механическое Воздействие.

Механическая сварка основана на преобразовании электрической энергии в тепловую, что позволяет соединять металлические детали за счет их нагрева до температуры плавления. Этот метод применим там, где требуется высокая точность и качество сварного шва. Например, метод ультразвуковой сварки используется для соединения тонких листов металла с минимальной деформацией и высокой прочностью.

Применение механической сварки при производстве резервуаров особенно актуально для соединения тонколистовых металлических заготовок. Например, метод сварки трением с выпариванием позволяет получать прочные соединения без использования дополнительных материалов, что значительно снижает вес конструкции и увеличивает их производительность.

2. Термическое воздействие

Термическая сварка включает нагрев включаемых деталей до температуры плавления с использованием таких источников тепла, как электрическая дуга, газовое пламя или лазерный луч. Данный метод позволяет получить прочное и герметичное соединение, сохраняющее свои свойства на протяжении всего срока эксплуатации резервуара.

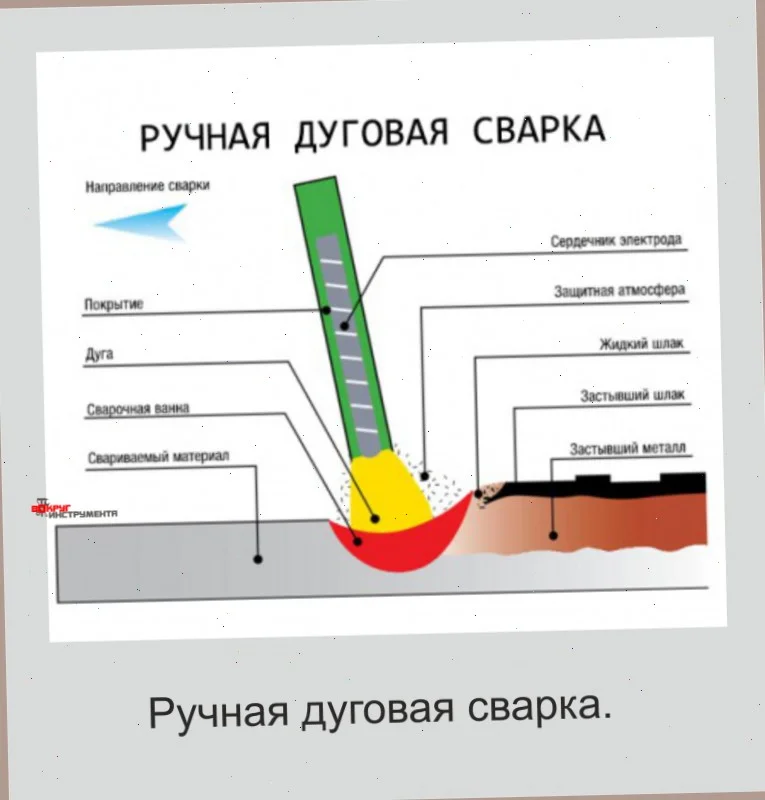

Наиболее распространенным методом термической сварки является дуговая сварка, которая используется для соединения металлических листов различной толщины. Например, при сварке углеродистой стали толщиной до 20 мм используется ручная дуговая сварка плавящимся электродом, что позволяет получить прочный и качественный сварной шов.

В 2023 году около 60% всех сварных резервуаров были изготовлены с использованием дуговой сварки, что делает этот метод наиболее популярным в промышленности. Высокая производительность, низкие затраты на оборудование и универсальность делают дуговую сварку неизменным выбором для большинства производителей.

3. Термомеханическое воздействие.

Термомеханический метод сварки сочетает в себе механическое и термическое воздействие, что позволяет создавать особо прочные соединения. Этот метод используется для создания резервуаров, которые будут эксплуатироваться в условиях повышенного давления или агрессивной среды.

Примером термомеханического воздействия является кузнечная сварка, при которой металлические детали нагреваются до высокой температуры, а затем включаются под давлением. Этот метод позволяет получить прочное и искусственное соединение, сохраняющее свои свойства даже в самых экстремальных условиях эксплуатации.

Преимущества сварки в производстве резервов

Использование сварочных технологий при производстве стальных резервуаров имеет ряд значительных преимуществ, которые делают этот метод соединений незаменимым в современной промышленности.

1. Прочность и надежность соединений.

Сварные швы обеспечивают высокую прочность и герметичность, что особенно важно для резервуаров, хранения и транспортировки агрессивных или взрывоопасных веществ. Согласно данным Американского института сварки (AWS), сварные резервуары имеют на 30% большую прочность по сравнению с резервуарами, соединенными с использованием болтовых соединений.

2. Экономичность процесса

Сварка позволяет значительно снизить затраты на производство резервуаров. Например, использование примененных сварочных линий позволяет сократить время на производство одного резервуара на 20%, что приводит к снижению себестоимости продукции. Кроме того, сварка сводит к минимуму потери материала, так как при этом способе соединения нет необходимости использовать дополнительные крепежные элементы.

3. Высокое качество конечного продукта.

Современные методы сварки обеспечивают высокое качество сварных швов, соответствующее стандартам и сертификатам соответствующих стандартов. Например, согласно стандарту ISO 3834, сварные соединения должны обладать высокой прочностью, устойчивостью к упаковке и эксплуатации. Применение современных сварочных технологий позволяет достичь этих характеристик и обеспечить надежность и обеспечение конечного продукта.

4. Повышение производительности

Автоматизация сварочных процессов позволяет значительно повысить производительность предприятия. Например, современные роботизированные сварочные линии способны выполнять до 300 сварных соединений в час, что на 50% больше по сравнению с консервативными методами сварки. Это позволяет не только сократить время на производство, но и снизить трудозатраты.

Прогнозы и Будущее Сварки Резервуаров

По данным аналитической компании Market Research Future (MRFR), мировой рынок сварных резервуаров будет расти со среднедовым темпом роста (CAGR) на уровне 5% в период с 2023 по 2030 год. Основными факторами роста являются пристальное внимание к резервуарам для хранения и транспортировки нефти и газа, развитие химической промышленности и повышение требований к качеству и безопасности продукции.

Особое внимание в будущем будет уделяться развитию и внедрению новых технологий сварки, таких как лазерная сварка, сварка с использованием плазменных источников и сварка в условиях вакуума. Эти технологии позволяют не только повысить качество и надежность сварных соединений, но и значительно сократить время и затраты на производство резервуаров.

Современные технологии сварки предназначены для производства высококачественных стальных резервуаров, обеспечивающих надежность, безопасность и безопасность изделий. Сварка позволяет создавать прочные и герметичные соединения, что особенно важно для емкостей, охватывать такие важные отрасли, как нефтегазовая, химическая и энергетическая промышленность. В условиях растущих требований к качеству и безопасности продукции, а также стремительного развития новых технологий, роль сварочных процессов становится все более инновационной.

С разработкой технологий и внедрением новых методов, таких как лазерная и вакуумная сварка, производители могут не только улучшить характеристики продукции, но и оптимизировать производственные процессы, сократить затраты и увеличить объемы производства. Прогнозы указывают на устойчивый рост мирового рынка сварных резервуаров, что обеспечивает постоянство и актуальность инвестиций в этой сфере.

В конечном счете, сварка остается незаменимым продуктом в производстве стальных резервуаров, и ее роль будет усиливаться лишь по мере того, как промышленные стандарты и требования будут развиваться.

Дополнительная информация

Нормативно-техническая документация

• РД 34.15.132-96 "Сварка и контроль качества сварных соединений металлоконструкций зданий при сооружении промышленных объектов"
• ГОСТ 27772-2015 "Прокат для строительных стальных конструкций. Общие технические условия (с Поправками, с Изменением №1)"
• ГОСТ Р ИСО 17659-2009 "Сварка. Термины многоязычные для сварных соединений"
• ГОСТ 19521-74 "Сварка металлов. Классификация"
• ГОСТ Р ИСО 4063-2010 "Сварка и родственные процессы. Перечень и условные обозначения процессов"
• ГОСТ 8713-79 "Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры"
• ГОСТ 11533-75 "Автоматическая и полуавтоматическая дуговая сварка под флюсом. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры"
• ГОСТ 5264-80 "Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры"
• ГОСТ 11534-75 "Ручная дуговая сварка. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры"
• ГОСТ 14771-76 "Дуговая сварка в защитном газе. Соединения сварные. Основные типы, конструктивные элементы и размеры"
• ГОСТ 23518-79 "Дуговая сварка в защитных газах. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры"
• ГОСТ 14776-79 "Дуговая сварка. Соединения сварные точечные. Основные типы, конструктивные элементы и размеры"
• ГОСТ Р ИСО 2553-2017 "Сварка и родственные процессы. Условные обозначения на чертежах. Сварные соединения"
• ГОСТ 2.410-68 "Единая система конструкторской документации (ЕСКД). Правила выполнения чертежей металлических конструкций (с Изменением №1)"

Международные аббревиатуры основных способов в сварки

Русские аббревиатуры способов сварки

РД - ручная дуговая сварка покрытыми электродами (111);
РДВ - ванная ручная дуговая сварка покрытыми электродами;
РАД - аргонодуговая сварка плавящимся электродом (131);
МП - механизированная сварка плавящимся электродом в среде активных газов и смесях (135);
ААД - автоматическая аргонодуговая сварка неплавящимся электродом;
АПГ - автоматическая сварка плавящимся электродом в среде активных газов и смесях;
ААДП - автоматическая аргонодуговая сварка плавящимся электродом;
АФ - автоматическая сварка под флюсом (12);
МФ - механизированная сварка под флюсом;
МФВ - ванная механизированная сварка под флюсом;
МПС - механизированная сварка самозащитной порошковой проволокой (114);
МПГ - механизированная сварка порошковой проволокой в среде активных газов (136);
МПСВ - ванная механизированная сварка самозащитной порошковой проволокой;
МСОД - механизированная сварка открытой дугой легированной проволокой;
П - плазменная сварка (15);
ЭШ - электрошлаковая сварка;
ЭЛ - электронно-лучевая сварка;
Г - газовая сварка (311);
РДН - ручная дуговая наплавка покрытыми электродами;
РАДН - ручная аргонодуговая наплавка;
ААДН - автоматическая аргонодуговая наплавка;
АФЛН - автоматическая наплавка ленточным электродом под флюсом;
АФПН - автоматическая наплавка проволочным электродом под флюсом;
КТС - контактно-точечная сварка;
КСС - контактная стыковая сварка сопротивлением;
КСО - контактная стыковая сварка оплавлением;
ВЧС - высокочастотная сварка.
