Толщина стенки резервуара и выбор стали: Ст3 или 09Г2С

Запрос «нужен резервуар 100 м³, какая должна быть стенка?» помогает начать обсуждение, но не позволяет назначить металл для изготовления. Вместимость показывает, сколько жидкости необходимо разместить. Она не описывает форму корпуса, высоту столба жидкости, наружное давление грунта, расположение опор и усилия от присоединённых трубопроводов.

При одинаковом объёме резервуар можно сделать более коротким и широким либо более длинным и узким. Изменятся диаметр обечайки, расстояния между опорами, работа корпуса на изгиб и чувствительность оболочки к внешнему давлению. Дополнительно нужно учесть форму днищ: плоское и коническое днища по-разному воспринимают нагрузки, поэтому переносить толщину с одного исполнения на другое без проверки нельзя.

Значение имеет и плотность содержимого. Одинаковый геометрический объём воды, дизельного топлива и другой технологической жидкости создаёт разную массу заполненного оборудования. Для расчёта используют данные конкретной среды при заданной температуре, а для испытаний рассматривают предусмотренный документацией режим. Рабочее заполнение, испытательное заполнение и пустой резервуар — разные расчётные состояния.

Поэтому таблица объёмов в каталоге подходит для предварительного выбора вместимости и габаритов. Окончательная толщина стального резервуара появляется после уточнения исходных данных и расчёта. Чертёж похожего изделия можно использовать как отправную точку, если затем проверить все отличающиеся условия.

Ст3 относится к углеродистым сталям обыкновенного качества. В обозначениях проката встречаются дополнительные индексы, в том числе «сп» — спокойная, полностью раскисленная сталь. 09Г2С относится к низколегированным марганцево-кремнистым сталям. Её рассматривают, когда требуются соответствующие прочностные характеристики и хладостойкость, подтверждённые условиями поставки и испытаниями.

Для заказчика принципиально различать название марки и полный набор требований к материалу. Записи «Ст3» либо «09Г2С» недостаточно, если не определены стандарт поставки, категория или класс проката, состояние поставки, толщина и нормируемые показатели. Даже внешне одинаковые листы могут иметь разные гарантированные характеристики.

На телефоне таблицу можно прокрутить вправо.

Почему нельзя считать все варианты Ст3 взаимозаменяемыми

Для основных конструкций резервуаров в области применения ГОСТ 17032‑2022 предусмотрены полностью раскисленные углеродистые либо низколегированные стали. Требование относится не только к обечайке: в перечень основных элементов входят днища, опоры, кольца жёсткости, патрубки и другие ответственные детали. Поэтому заменить указанную в документации спокойную сталь на другой вариант только из-за наличия на складе нельзя.

Стандарт также предъявляет требования к химическому составу и ударной вязкости. Указания по классам С245, С345 и С355 и возможность применения проката по ГОСТ 14637 и ГОСТ 19281 рассматривают вместе с условиями раздела 5.4. Марку и класс прочности не следует автоматически объявлять равнозначными без проверки всего комплекса свойств.

Резервуар из 09Г2С не становится коррозионностойким по одному названию стали. Для воды, топлива и стоков отдельно оценивают внутреннее воздействие, для подземной установки — контакт наружной поверхности с грунтом и влагой. Выбор покрытия остаётся самостоятельной частью задания.

В коммерческих предложениях часто встречается одна строка: «толщина металла — 6 мм». Без уточнения она может означать толщину листа обечайки, хотя днища, горловина и усиливающие накладки выполнены из другого проката. Для корректного сравнения нужно понимать, к какому элементу относится значение и какие условия за ним стоят.

Сам ГОСТ 17032‑2022 распространяется на горизонтальные резервуары для нефтепродуктов объёмом от 3 до 100 м³ и содержит ограничения по условиям работы. Поэтому переносить эти минимумы на любую ёмкость, любую температуру или объём 120–150 м³ как достаточное обоснование нельзя. Нормативную основу таких проектов определяют отдельно.

Две стенки по 5 мм нельзя рассматривать как одну стенку 10 мм простым сложением. У оболочек разное назначение и своя расчётная работа. Аналогично наружная обшивка теплоизоляции не является второй несущей стенкой резервуара.

Прочность характеризует способность металла и соединений воспринимать усилия без недопустимого повреждения. Устойчивость оболочки связана с сохранением её формы под нагрузкой. Тонкий цилиндрический корпус может потерять устойчивость от наружного давления, поэтому расчёт нельзя свести к проверке прочности выбранной стали.

Повышение прочностных характеристик стали не означает такого же роста жёсткости конструкции. Для устойчивости существенны геометрия, толщина, кольца жёсткости и отклонения формы. Именно поэтому предложение заменить Ст3 на 09Г2С и сразу уменьшить лист должно сопровождаться новым расчётом, а не только сравнением марок в прайс-листе.

Почему пустой резервуар тоже требует проверки

У подземной ёмкости после опорожнения уменьшается масса содержимого, а воздействие грунта и грунтовых вод остаётся. Возникает необходимость проверить устойчивость оболочки и сопротивление всплытию. Увеличение толщины корпуса и анкеровка решают разные задачи: более тяжёлый лист не следует считать универсальной заменой проектному креплению.

Фраза «резервуар работает без давления» также требует уточнения. Жидкость создаёт гидростатическое давление, а при откачке и нарушении воздухообмена возможно разрежение. Допустимые режимы, дыхательную линию и оборудование согласуют между собой. Увеличивать толщину вместо устранения несоответствия технологической схемы недостаточно.

Глубина котлована и высота засыпки над резервуаром — разные размеры. В задании желательно приложить разрез установки с отметками. Если над ёмкостью предполагается движение транспорта, нагрузку и защитную конструкцию необходимо отразить в проекте; слово «подземный» этого условия не описывает.

Для материала важна расчётная температура металла, а не только средняя температура жидкости. Нужно учитывать холодные периоды, остановки, пустое состояние, пуск и другие предусмотренные режимы. Резервуар с тёплым продуктом может остыть после опорожнения; наличие утепления само по себе не доказывает, что стенка всегда будет оставаться тёплой.

В ГОСТ 17032‑2022 выбор стали связан с расчётной температурой металла и подтверждением ударной вязкости. Для оборудования, рассчитываемого по другой нормативной основе, правила определения температуры могут отличаться. Поэтому универсальные заявления «Ст3 подходит до такой-то температуры» или «09Г2С всегда выдерживает любой северный климат» без указания условий поставки и применимых требований некорректны.

Для низких температур оценивают риск хрупкого разрушения. При этом учитывают не только марку, но и толщину элемента, состояние поставки, результаты испытаний и свойства сварного соединения. Сертификат на материал должен подтверждать именно те показатели, которые требуются для выбранного исполнения резервуара.

Например, требование принять аварийное масло температурой +160 °C выходит за установленный ГОСТ 17032‑2022 верхний предел температуры хранимого продукта +90 °C. Для такой задачи отдельно определяют нормативную основу, расчётные режимы и материалы. Нельзя обосновывать всё изделие только ссылкой на этот стандарт или наличием термостойкой краски.

Внешняя среда тоже влияет на решение. Надземному резервуару нужна защита с учётом атмосферного воздействия, подземному — система для контакта с грунтом и влагой. Для утеплённой конструкции рассматривают защиту металла под изоляцией и возможность попадания воды. Внутреннее и наружное покрытия выбирают по разным условиям, даже если корпус выполнен из одной марки стали.

В горизонтальном резервуаре днища закрывают торцы цилиндрического корпуса. Вода и осадок при этом могут скапливаться вдоль нижней части обечайки и в примыкающих участках днищ. Поэтому бытовое выражение «коррозия дна» при обследовании нужно уточнить: повреждаться могут разные элементы, а решение принимают по фактическому месту и характеру износа.

Среди причин коррозии днища и нижней зоны корпуса рассматривают контакт с водной фазой, накопление осадка, воздействие рабочей среды, дефекты покрытия и наружное увлажнение. В топливных системах возможен и микробиологический фактор. Его наличие нельзя устанавливать только по цвету отложений: для вывода нужны обследование и, при необходимости, анализ проб. Исследование EPA по дизельным резервуарам также указывает на возможное участие микроорганизмов, не сводя все случаи к одной доказанной причине. [6]

Коррозия может быть неравномерной. При локальных язвах средняя толщина соседних участков не показывает состояние самого глубокого дефекта. Поэтому оценка ресурса только по одному замеру либо по среднему уменьшению толщины может оказаться недостаточной. Схему контроля и критерии допустимости назначают для конкретной конструкции и характера повреждений.

Выбор 09Г2С не отменяет этих механизмов. Для долговечности существенны совместимость среды с металлом, подготовка поверхности, качество защитного слоя и обслуживание. Срок службы нельзя достоверно вывести из одной записи «стенка 6 мм»: одинаковый металл в разных условиях может изнашиваться по-разному.

Припуск, или прибавка на коррозию, — это предусмотренный документацией запас толщины для компенсации ожидаемого коррозионного износа. Его назначают на принятый расчётный период с учётом рабочей среды, наружного воздействия и системы защиты. Значение должно иметь обоснование; одинаковая прибавка для всех резервуаров не учитывает различия условий.

В общем виде выбор номинального листа включает несколько проверок: сколько металла требуется для прочности и устойчивости, какой запас нужен на ожидаемый износ, как учитываются допуски проката и возможное утонение при изготовлении. Затем результат согласуют с конструктивным минимумом и доступным сортаментом. Конкретный порядок учёта прибавок задаёт применяемая методика.

Минусовой допуск на толщину и запас на коррозию решают разные задачи. Первый связан с допустимым отклонением поставленного проката, второй — с потерей металла во время эксплуатации. Если оба фактора существенны для расчёта, нельзя молча считать один и тот же миллиметр запасом сразу на всё.

Коррозионную прибавку также не следует назначать путём случайного увеличения результата «на всякий случай». Для равномерного износа могут использоваться данные о скорости коррозии в сопоставимых условиях. Но при язвенном поражении, переменном составе стоков или неизвестной среде простое умножение средней скорости на число лет не даёт полного обоснования.

Защитное покрытие и припуск работают совместно. Толщина краски не включается в несущую толщину стали. Наличие покрытия не означает автоматически нулевой коррозионный запас, а дополнительный металл не отменяет предусмотренную проектом защиту.

Если заказчик задаёт длительный срок эксплуатации, необходимо согласовать не только стенку, но и возможность контроля, очистки, ремонта и восстановления покрытия. Раздел 9 ГОСТ 17032‑2022 связывает срок службы с материалом, коррозионными воздействиями, качеством изготовления, защитой и регламентом обслуживания. Обещание ресурса без этих условий мало помогает оценить будущие затраты.

Следующие ситуации показывают порядок обсуждения с изготовителем. Это условные примеры, без назначения готовых толщин и без утверждения, что одна марка подходит всем объектам соответствующего типа.

Во всех трёх случаях сначала описывают условия, затем подбирают материал и проверяют конструкцию. Если в готовом проекте уже указаны марка и толщины, завод сопоставляет их с остальными исходными данными. Предлагаемую замену оформляют и согласуют до изготовления.

Расчёт, чертёж и паспорт выполняют разные задачи. Расчётная документация объясняет принятые решения и допустимые режимы. Чертёж задаёт, что нужно изготовить. Паспорт и сопроводительные документы фиксируют характеристики и сведения о готовом изделии. Одна строка в КП не заменяет этот комплект. Состав передаваемых заказчику документов, включая расчёты, согласуют в договоре и техническом задании.

Что проверить при сравнении коммерческих предложений

Сравнивайте предложения на одинаковое исполнение. В одном КП может быть указана только стенка корпуса, в другом — корпус и более толстые днища; могут отличаться опоры, усиления отверстий, покрытие и объём контроля. Более низкая масса изделия не доказывает ни ошибку, ни оптимизацию, пока не сопоставлены чертежи и условия расчёта.

Полезно запросить уточнение четырёх позиций: полное обозначение стали; толщины корпуса и днищ; основание выбора конструкции; состав защиты и документации. Для двустенного резервуара добавляют толщины обеих оболочек и параметры межстенного пространства. Эти сведения делают различия предложений понятными ещё до размещения заказа.

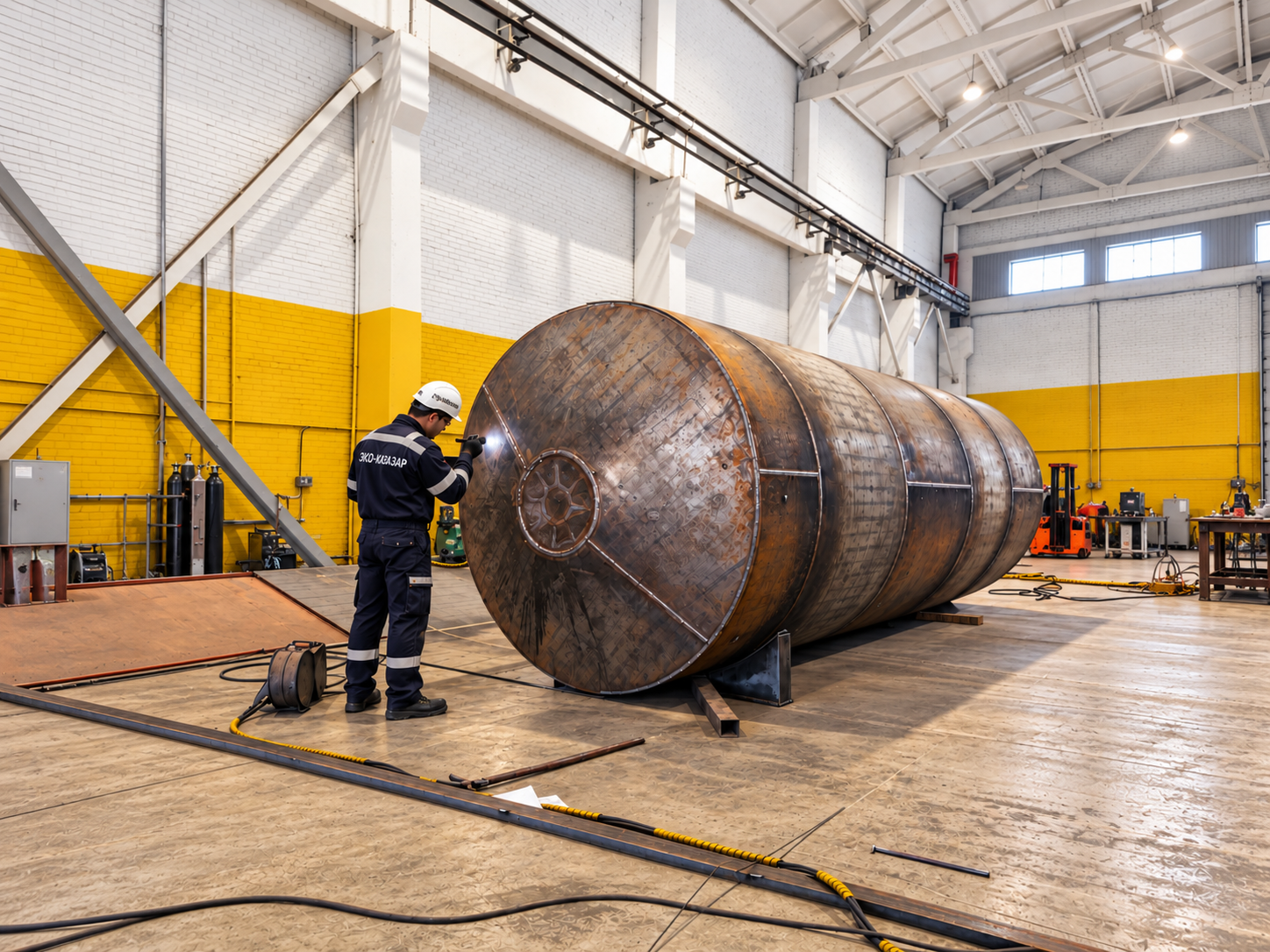

Испытание герметичности подтверждает результат соответствующей проверки в заданных условиях. Оно не заменяет расчёт устойчивости подземного корпуса, проверку материала на холоде или оценку будущего коррозионного износа. Аналогично наличие сертификата на металл не подтверждает само по себе правильность геометрии и качества всех сварных соединений.

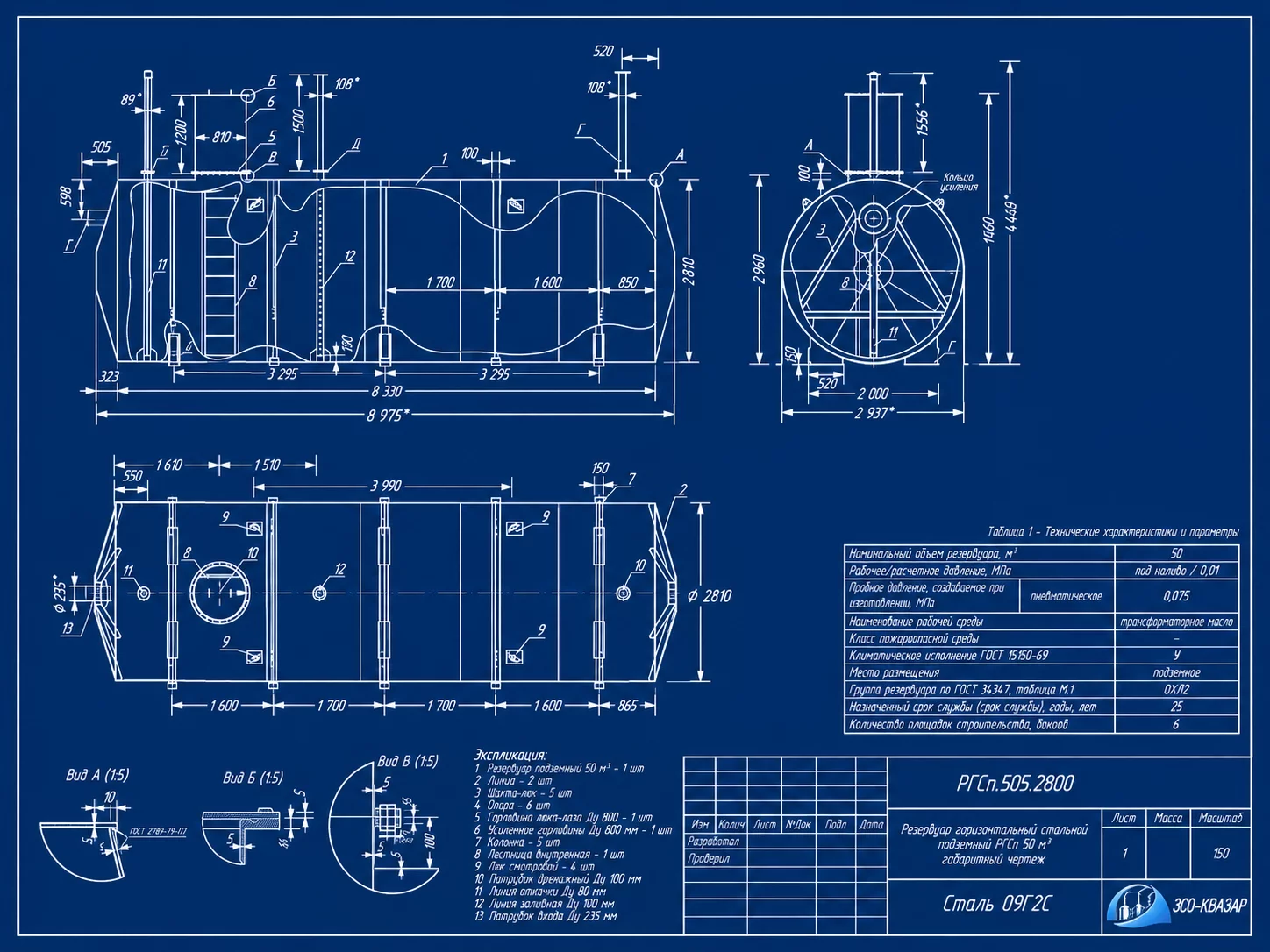

Конструкторская документацияЧертёж: марки стали и толщины элементов

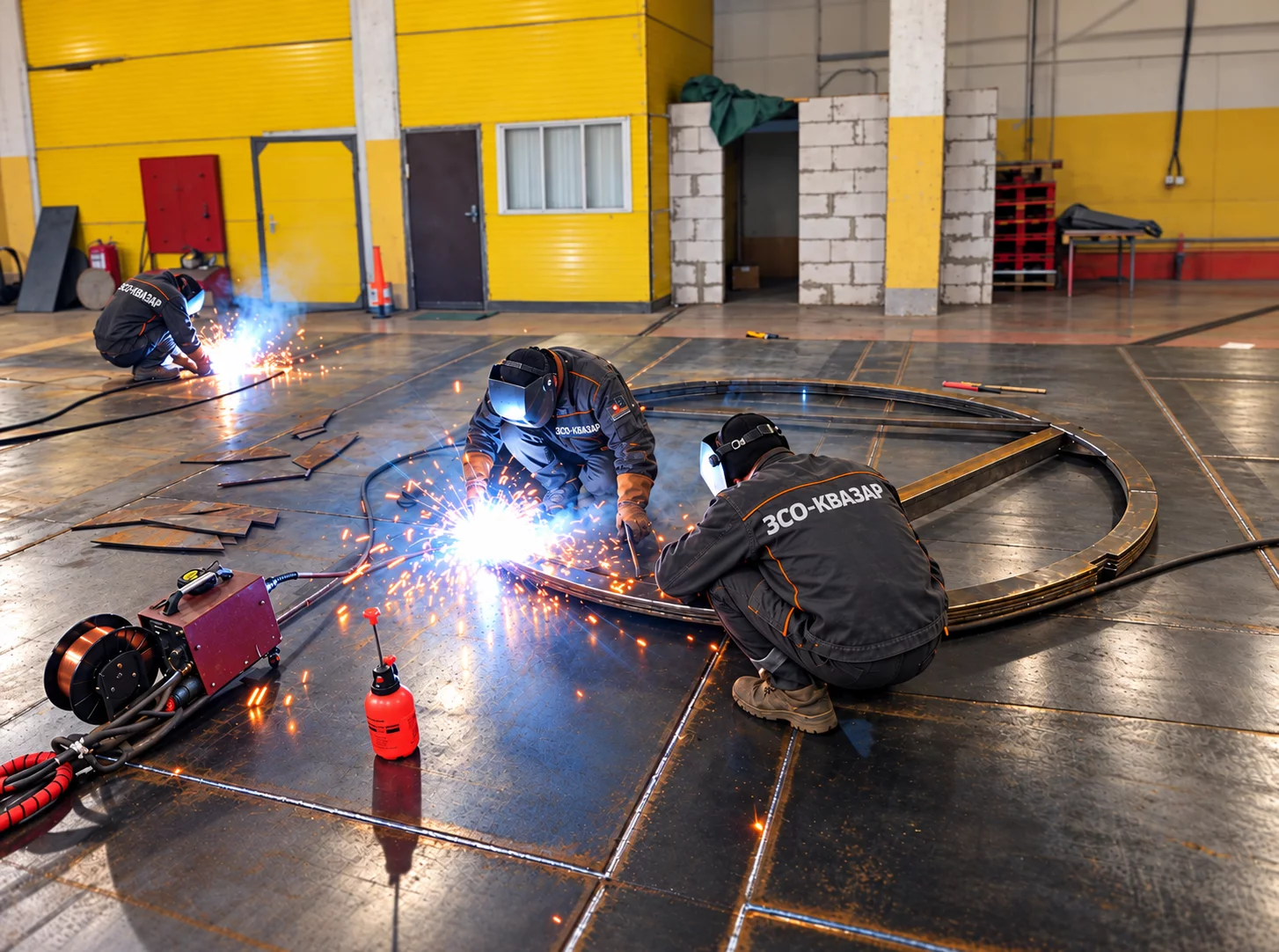

Завод ЗСО-КВАЗАР изготавливает горизонтальные стальные резервуары для наземного и подземного размещения, включая двустенные исполнения. В проектах применяются Ст3сп и 09Г2С с характеристиками, соответствующими условиям работы. Марку стали и толщины элементов подбирают по исходным данным и фиксируют в согласованном чертеже.

Для предварительного расчёта стоимости можно направить опросный лист, техническое задание или вырезку из проекта. Если в документах отсутствует температура, схема установки либо состав среды, эти сведения уточняют до окончательного выбора конструкции. Это позволяет заранее согласовать существенные параметры и уменьшить объём изменений после запуска в производство.

Линейка завода включает резервуары разных объёмов, в том числе 10, 25, 50, 75, 100, 110, 120 и 150 м³. Этот перечень характеризует возможности изготовления; нормативную основу и толщины определяют для каждого исполнения. Для объёмов свыше 100 м³ область применения ГОСТ 17032‑2022 нельзя автоматически расширять одной ссылкой в паспорте.

Что включить в запрос

1. Среда и объёмНазвание и состав продукта, плотность, вместимость, число камер.
2. Температуры и режимыМинимальные и максимальные значения, давление, разрежение, особые режимы.
3. Место установкиНаселённый пункт, наземное или подземное размещение, грунт, вода и нагрузки.
4. КонструкцияГабаритные ограничения, опоры, горловины, патрубки и оборудование.
5. Защита и документыПокрытия, требования к ресурсу, контролю, комплекту документации и доставке.
