Горизонтальные
стальные резервуарыОбозначения. Конструкция. Выбор исполнения.
РГС — резервуар горизонтальный стальной: сварная ёмкость, у которой продольная ось корпуса расположена горизонтально. Такие резервуары применяют для приёма, хранения и выдачи жидкостей; исполнение выбирают под конкретную среду и условия работы.
В обозначениях «н» указывает на наземное расположение, «п» — на подземное, «Д» — на двустенную конструкцию. Поэтому РГСп и РГСДп отличаются количеством стенок, а РГСн и РГСп — предусмотренным способом размещения. Ниже — сравнение четырёх исполнений и таблица выбора для воды, топлива, стоков и трансформаторного масла.
РГСн, РГСп, РГСДн и РГСДп: краткое сравнение
| Обозначение | Расположение | Конструкция | Что уточнить при выборе |
|---|---|---|---|
| РГСн | Наземное | Одна стенка | Среду, опоры, климатические условия и защитное покрытие |
| РГСп | Подземное | Одна стенка | Проектный способ установки, защитные сооружения, нагрузки и грунтовые воды |
| РГСДн | Наземное | Две стенки с межстенным пространством | Способ контроля герметичности, оборудование и условия размещения |
| РГСДп | Подземное | Две стенки с межстенным пространством | Контроль герметичности, грунтовые нагрузки, защиту от всплытия и доступ к оборудованию |
На телефоне таблицу можно прокрутить вправо.
Для подбора удобно сначала определить место установки, затем — необходимую конструкцию стенок. Полное исполнение фиксируют в техническом задании и чертеже: одного сокращения в заявке недостаточно.
Как расшифровывается маркировка РГС
Буквы РГС описывают основные признаки изделия: резервуар, горизонтальный, стальной. Обычно корпус имеет цилиндрическую форму и состоит из обечайки и днищ. Люки, горловины, патрубки, лестницы, опоры и другие элементы добавляют в соответствии с назначением ёмкости.
В общем описании оборудования РГС могут называть семейство горизонтальных стальных резервуаров. При этом ГОСТ 17032-2022 различает одностенный РГС и двустенный РГСД. В заводских обозначениях индексы «н» и «п» дополнительно показывают наземное или подземное расположение.
Например, РГСн 50 м³ — наземный одностенный резервуар указанного объёма, а РГСДп 50 м³ — подземный двустенный. Число в таком обозначении показывает объём, но не задаёт автоматически диаметр, длину, массу и толщину металла.
Форма записи у изготовителей и в проектах может отличаться: встречаются заглавные буквы, другой порядок индексов и дополнительные обозначения. Поэтому при заказе нужно сверять название с опросным листом, сборочным чертежом и паспортом изделия.
Чем наземный резервуар отличается от подземного
Наземное и подземное исполнение различаются нагрузками, условиями коррозии и доступом для обслуживания. Заглубить резервуар, рассчитанный для наземной установки, без проверки проекта нельзя: после засыпки на корпус начинают действовать дополнительные нагрузки.
| Критерий | Наземное исполнение | Подземное исполнение |
|---|---|---|
| Установка | На предусмотренных проектом опорах и основании | По проектной схеме с учётом грунта и защитных сооружений |
| Нагрузки | Масса жидкости и оборудования, ветер и другие расчётные воздействия | Дополнительно учитываются грунт, грунтовые воды и нагрузки на поверхности |
| Наружная защита | Покрытие для атмосферных условий и среды площадки | Покрытие для контакта с грунтом и влагой, защита от повреждения при установке |
| Обслуживание | Наружный корпус доступнее для осмотра | Доступ к оборудованию организуют через горловины, шахты и люки |
| Температурный режим | При необходимости предусматривают утепление и обогрев | Учитывают глубину размещения, промерзание грунта и условия работы патрубков |
Для одностенного подземного исполнения есть отдельное условие. Пункт 4.3 ГОСТ 17032-2022 предусматривает установку таких резервуаров в казематах — защитных ограждающих сооружениях. Способ установки и защиту определяют проектом. Поэтому обозначение РГСп само по себе не означает, что ёмкость допускается просто засыпать грунтом.
При высоком уровне грунтовых вод рассчитывают устойчивость пустой ёмкости против всплытия и предусматривают необходимые крепления. Двустенная конструкция также требует расчёта: наличие наружной стенки не отменяет проверки нагрузок и основания.
Одностенный, двустенный и многокамерный: разные признаки
Одностенный резервуар
У одностенного резервуара одна оболочка удерживает рабочую жидкость. Для подходящей среды и предусмотренной проектом схемы установки такое исполнение может решать задачу хранения. Необходимость дополнительных защитных сооружений определяется назначением объекта и условиями размещения.
Двустенный резервуар
У двустенного резервуара есть внутренняя и наружная оболочки. Между ними расположено межстенное пространство, для которого предусматривают контроль герметичности. Способ контроля, рабочую среду системы и оборудование задают в проекте; один из вариантов — применение инертного газа.
Количество камер
Однокамерный резервуар имеет один рабочий объём. В многокамерном корпус разделён герметичными перегородками на отдельные секции. Количество камер и количество стенок — независимые признаки: двустенный резервуар может быть однокамерным или многокамерным.
Схемы условные: показывают различие конструкций, без размеров и привязки к конкретному изделию.
Контроль межстенного пространства помогает обнаружить нарушение герметичности. Наружная оболочка служит дополнительным барьером, но не заменяет исправную систему контроля, регламент обслуживания и предусмотренные проектом меры защиты.
Буква «Д» означает две стенки, а не два вида топлива. Для раздельного хранения продуктов нужны соответствующие камеры, перегородки и технологическая обвязка. Межстенное пространство не является второй рабочей ёмкостью. Обшивка поверх утеплителя также не делает резервуар двустенным.
Таким образом, классификация резервуаров включает несколько признаков: расположение, число стенок, количество камер, среду и температурный режим. Эти параметры нужно задавать отдельно.
РГС на АЗС: что это и для чего используется
На автозаправочной станции РГС входит в систему приёма, хранения и выдачи топлива. Через предусмотренные патрубки топливо поступает в резервуар и подаётся к оборудованию станции. Отдельно предусматривают измерение уровня, дыхательную линию и другие устройства по технологической схеме.
Для АЗС недостаточно указать в заявке только «резервуар для бензина» или «РГС 100». Требуются марка топлива, необходимый объём, расположение, число стенок и камер, условия контроля герметичности, схема патрубков и требования проекта станции.
На топливных базах и топливозаправочных пунктах применяют различные проектные решения. Подземное двустенное исполнение РГСДп рассматривают, когда требуется соответствующая схема размещения и контроль межстенного пространства. Возможность применения одностенного резервуара оценивают вместе с защитными сооружениями и требованиями к конкретному объекту.
Подходящие исполнения представлены в разделах подземных резервуаров РГСп и двустенных резервуаров РГСД.
- ПриёмПоступление топлива
- ХранениеНакопление запаса
- ВыдачаПодача к оборудованию
Как выбрать РГС для воды, топлива, стоков и масла
Одинаковые обозначение и объём не означают одинаковую пригодность для разных жидкостей. Выбор начинают с состава среды, её плотности и температуры, затем определяют конструкцию, защитное покрытие и оборудование.
| Среда и задача | Возможное исполнение | Что обязательно уточнить |
|---|---|---|
| Техническая вода и пожарный запас | РГСн или РГСп по проектной схеме; двустенное — при соответствующем требовании | Полезный запас воды, режим пополнения и отбора, замерзание, пригодность внутреннего покрытия |
| Бензин и дизельное топливо | РГСн, РГСп, РГСДн или РГСДп в зависимости от объекта и защитных решений | Продукт, камеры, условия размещения, герметичность, дыхательное и измерительное оборудование |
| Хозяйственно-бытовые и производственные стоки | РГСн или РГСп для накопления; двустенное исполнение — по ТЗ | Химический состав, температуру, коррозионную активность, осадок, вентиляцию и способ опорожнения |
| Трансформаторное масло и аварийный приём масла | РГСн, РГСп или двустенный вариант по проекту маслосборной системы | Рабочую и аварийную температуру, объём приёма, примесь воды, маслостойкость и термостойкость покрытия |
Для питьевой воды требования рассматривают отдельно: контактирующие материалы и покрытия должны быть пригодны именно для этого назначения. Для стоков накопительный резервуар не заменяет очистное сооружение. При аварийном приёме горячего масла расчётную температуру указывают отдельно от обычной температуры хранения.
Материал, толщина и покрытия
Металл и расчёт
Для изготовления применяют предусмотренные проектом марки стали, в том числе Ст3сп5 и 09Г2С. Выбор связан с температурой эксплуатации, нагрузками, свойствами жидкости и требованиями документации. Толщину стенки определяют расчётом и конструкцией, а не только объёмом ёмкости.
Защита поверхности
Наружная антикоррозионная защита должна соответствовать атмосферной или подземной эксплуатации. Внутреннее покрытие подбирают по совместимости со средой и температуре. Покрытие для воды нельзя автоматически переносить в исполнение для нефтепродуктов, а маслостойкость сама по себе не подтверждает пригодность для горячего аварийного слива.
Для энергетических объектов варианты исполнения можно посмотреть в разделе маслосборников трансформаторного масла.
Типовые ошибки в обозначении и заказе резервуаров
| Формулировка в заявке | Что остаётся неясным | Как уточнить |
|---|---|---|
| «Нужен РГС 50» | Место установки, число стенок, среда и комплектация | Указать исполнение, объём 50 м³, среду и приложить ТЗ |
| «РГСД — это двухсекционный» | Смешаны количество стенок и количество камер | Отдельно задать две стенки, число камер и объём каждой |
| «РГСД 75 — значит подземный» | Буква «Д» не определяет расположение | Указать РГСДн или РГСДп и проектную схему установки |
| «Наземный резервуар можно закопать» | Не подтверждены нагрузки, устойчивость и защита | Подбирать подземное исполнение по условиям площадки |
| «Двойной корпус — это утепление» | Обшивка утеплителя принята за защитную оболочку | Раздельно задать двустенную конструкцию, утепление и обогрев |
| «У одинакового объёма одинаковые размеры» | Не учтены геометрия, днища, горловины и число стенок | Согласовать диаметр, длину, высоту и массу по чертежу |
На стадии запроса допустимо описать задачу обычными словами. Например: «Нужен подземный двустенный резервуар для дизельного топлива, объём 50 м³, одна камера». Такая формулировка помогает начать подбор; окончательное обозначение и комплектацию закрепляют в документации.
Как подобрать резервуар на заводе ЗСО-КВАЗАР

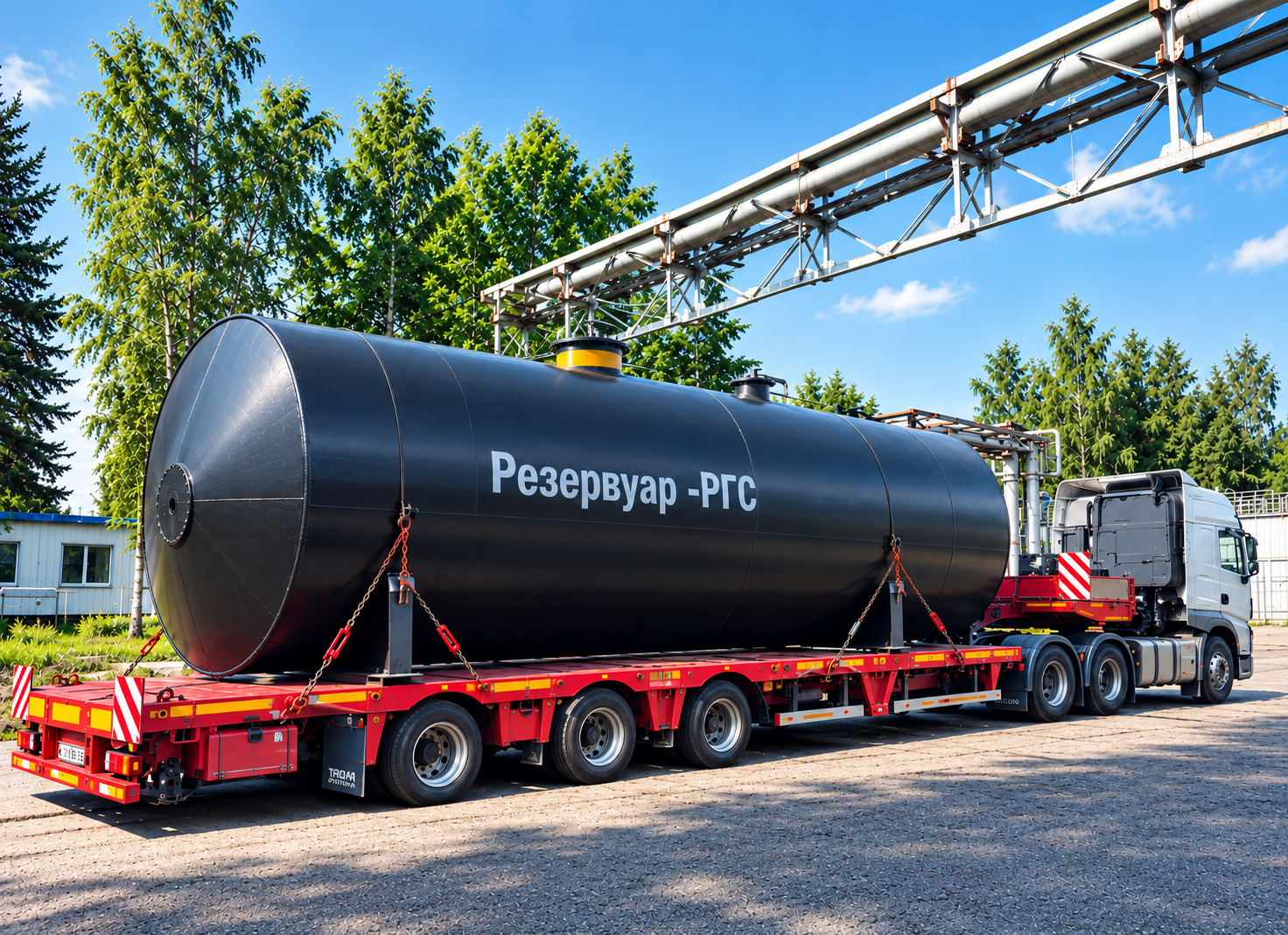

ЗСО-КВАЗАР изготавливает горизонтальные стальные резервуары по техническому заданию заказчика и организует доставку. В линейке — РГСн, РГСп, РГСДн и РГСДп для задач хранения и накопления жидкостей. Для рассматриваемых проектов доступны объёмы 10–150 м³; исполнение, материал, габариты и комплектацию согласовывают под объект.
Например, для наземного запаса технической воды рассматривают РГСн, для подземной накопительной ёмкости — РГСп с предусмотренной проектом установкой. При необходимости двух оболочек и контроля межстенного пространства подбирают РГСДн или РГСДп. Это примеры логики выбора, а окончательное решение зависит от исходных данных.
Горловину, люк-лаз, лестницы, опоры, патрубки, устройства контроля уровня и покрытия определяют по ТЗ. До изготовления согласовывают чертёж с расположением присоединений и комплектностью. В документацию на готовое изделие входит паспорт.
Область применения ГОСТ 17032-2022 охватывает объёмы 3–100 м³ и установленные стандартом условия, включая максимальную расчётную температуру продукта +90 °C. Для изделий 110, 120, 150 м³ и режимов за пределами этой области основание проектирования и требования к изготовлению определяют отдельно.
Сравнить изделия можно в каталоге горизонтальных стальных резервуаров и разделе наземных резервуаров РГСн.
Что указать в запросе
- Среда: название, состав, плотность и температура, включая аварийные режимы.
- Объём: необходимый запас или объём приёма, количество камер и требования к их разделению.
- Место установки: наземное или подземное, регион, грунтовые воды, нагрузки и схема основания.
- Комплектация: горловины, люки, патрубки, лестницы, арматура, датчики и контроль герметичности.
- Документация: опросный лист, вырезка из проекта, требования к покрытиям и адрес доставки.
ЗСО-КВАЗАР · Изготовление по вашему заданию
Подберём тип резервуара под вашу задачу
Опишите среду, объём и место установки — подберём тип резервуара. Пришлите опросный лист или вырезку из проекта: подготовим расчёт и компоновку, уточним исполнение и комплектность поставки.
Отправить запрос по электронной почте
Отдел продаж: mail@zso-k.ru. Другие способы связи — на странице контактов ЗСО-КВАЗАР.
Нормативный источник: ГОСТ 17032-2022 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия», пункты 1.1–1.3, 4.3, 5.2.2 и 5.3.1. Требования применяют с учётом области действия документа и проекта объекта.
