Сначала рассчитывают запас воды — затем выбирают резервуары
Номинал «25 м³» или «50 м³» сам по себе не доказывает, что система соответствует требованиям пожарной безопасности. Проектировщик определяет расход воды, продолжительность тушения, число одновременных пожаров и условия пополнения. После этого проверяет, какой полезный объём реально можно забрать из каждой ёмкости.
Ошибка обычно возникает, когда расчётный запас сразу сравнивают с цифрой в названии резервуара. Но паспортный или геометрический объём включает участки, из которых воду невозможно устойчиво забрать: пространство ниже отметки всасывающего патрубка, технологический остаток, зоны возле днища и свободное пространство над максимальным рабочим уровнем. Поэтому в техническом задании должны присутствовать как минимум две величины — требуемый полезный запас и принятый геометрический объём.
Эта статья помогает проверить логику предварительного подбора. Она не заменяет раздел проектной документации по наружному противопожарному водоснабжению: окончательные q, t, количество одновременных пожаров, схема забора воды и условия размещения устанавливаются проектной организацией применительно к конкретному объекту.
Геометрический и полезный объём резервуара
В проекте нельзя считать эти величины взаимозаменяемыми.
Геометрический объём
Полная внутренняя вместимость корпуса, рассчитанная по его размерам. Именно этот объём чаще всего входит в обозначение изделия: РГС 25, РГС 50 и т. п.
Геометрические 25 м³ не означают, что все 25 м³ можно гарантированно подать на пожаротушение.
Полезный объём
Количество воды между минимальным уровнем устойчивого отбора и максимальным рабочим уровнем. Его определяют с учётом патрубков, уклона, формы днищ, воздушной подушки и эксплуатационных ограничений.
Именно полезный объём сравнивают с расчётной потребностью системы.
По правилам пожарной безопасности нужен не один, а минимум два резервуара
В каждом — не менее 50% расчётного объёма воды на пожаротушение
Изменение № 1 к СП 8.13130.2020 закрепило требование: количество пожарных резервуаров или пожарных водоёмов должно быть не менее двух. Подача воды в любую точку пожара должна обеспечиваться из двух соседних источников. Поэтому вариант «один резервуар на весь запас» для обычной схемы нельзя принимать только из соображений экономии места или бюджета.
Что даёт разделение запаса
- сохраняет часть запаса при ремонте или отключении одной ёмкости;
- позволяет организовать забор воды из двух соседних источников;
- уменьшает риск единой точки отказа;
- упрощает поочерёдное обслуживание без полного вывода системы.
Что ещё проверяет проектировщик
- радиус обслуживания и длину рукавных линий;
- проезд и площадку для пожарной техники;
- высоту устройства отбора воды над проездом;
- защиту от замерзания, доступ зимой и время восстановления запаса.
Формула объёма противопожарного запаса воды
Если гарантированное пополнение во время пожара не учитывается, базовый объём определяется расходом и продолжительностью тушения.
Коэффициент 3,6 переводит литры в секунду и часы в кубические метры: 1 л/с × 3600 с = 3600 л = 3,6 м³. Если проект допускает учитывать гарантированное пополнение во время тушения, его величину и надёжность подтверждают расчётом; самостоятельно вычитать «обычный приток» из пожарного запаса нельзя.
Класс объекта
Назначение здания, класс функциональной пожарной опасности, категория производства, степень огнестойкости и конструктивный класс.
Строительный объём
По нему выбирают строку и графу нормативной таблицы. Для сложного объекта расчёт ведут по наиболее требовательному сценарию.
Расход q
Принимают по таблицам СП для соответствующего типа здания или сооружения, а не по желаемому размеру резервуара.
Время t
Общее правило — 3 часа. Для жилых и общественных зданий I–II степени огнестойкости класса C0 допускается 2 часа.
Одновременность n
Число одновременно возможных пожаров зависит от территории, населения и характеристик производственного объекта.
Компоновка
Расчётный запас делят минимум между двумя источниками и переводят в геометрический объём с учётом невыбираемого остатка.
Таблица предварительных вариантов
Ниже показано, как расход и время тушения превращаются в общий полезный запас. Подбор номинала дан с ориентировочным резервом и всегда проверяется по чертежу.
| Расход q, л/с | Время t, ч | Расчётный запас V, м³ | Минимум в каждом из двух, м³ | Возможный комплект* | Комментарий |
|---|---|---|---|---|---|
| 5 | 2 | 36 | 18 | 2×25 м³ | Только для отмеченного в таблице 2 случая: до 2 этажей, до 1 тыс. м³, населённый пункт до 5 тыс. жителей. |
| 10 | 2 | 72 | 36 | 2×50 м³ | Распространённый предварительный вариант для общественного здания с двухчасовым тушением. |
| 5 | 3 | 54 | 27 | 2×30 или 2×40 м³ | Номинал выбирают после определения мёртвого остатка и рабочих уровней. |
| 10 | 3 | 108 | 54 | 2×60 или 2×75 м³ | Два резервуара по 50 м³ уже не обеспечат 108 м³ полезного запаса. |
| 15 | 3 | 162 | 81 | 2×100 м³ | Нужно проверить габариты перевозки, площадку, фундаменты и схему обвязки. |
| 20 | 3 | 216 | 108 | 2×125 м³ | Исполнение и допустимые транспортные габариты согласовывают индивидуально. |
* Варианты в таблице не являются готовым проектным решением. Геометрический объём каждого изделия должен обеспечить требуемый полезный объём после учёта патрубков, рабочих уровней, невыбираемого остатка и эксплуатационного запаса.
Предварительный расчёт систем 2×25 и 2×50 м³
Для наглядности в обоих примерах принят условный коэффициент запаса 1,10. Это не универсальное требование СП, а демонстрационный резерв для первичного подбора.
Пример 1. Два резервуара по 25 м³
2×25 м³Исходные данные: условное общественное здание класса Ф2, не более двух этажей, строительным объёмом не более 1 тыс. м³, в населённом пункте до 5 тыс. жителей; I–II степень огнестойкости, класс C0. При подтверждении проектировщиком принимаем q = 5 л/с, t = 2 ч, n = 1.
Добавим демонстрационный запас 10%:
Для двух резервуаров:

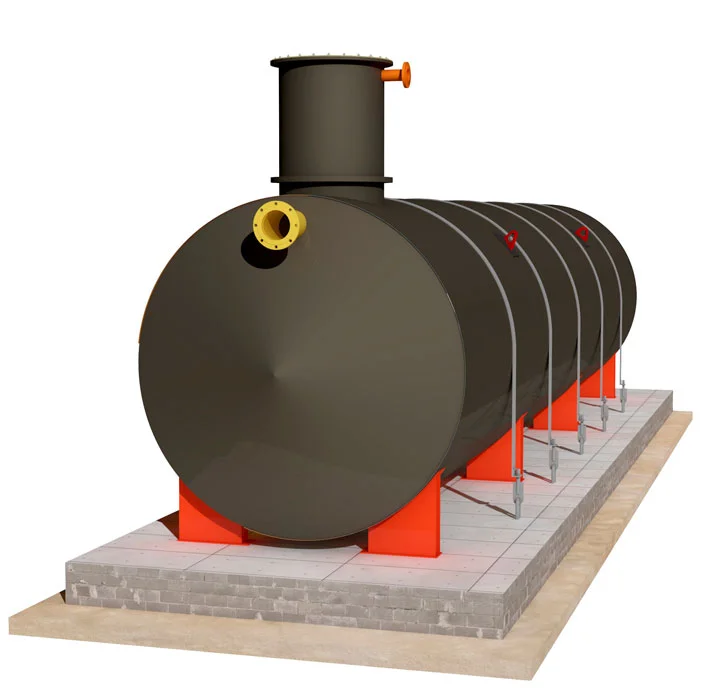

Пример 2. Два резервуара по 50 м³
2×50 м³Исходные данные: q = 10 л/с, t = 2 ч, n = 1. Время 2 часа применяют для жилых и общественных зданий I–II степени огнестойкости класса конструктивной пожарной опасности C0.
Добавим демонстрационный запас 10%:
Для двух резервуаров:
Что должно появиться на чертеже резервуара

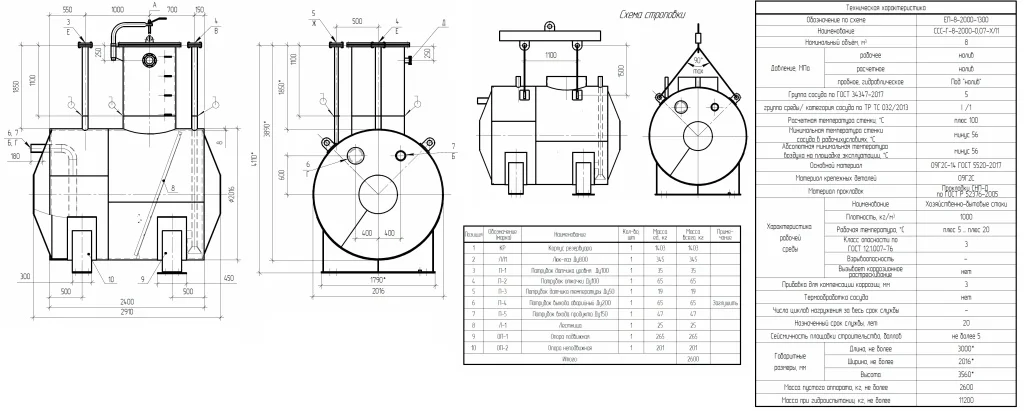

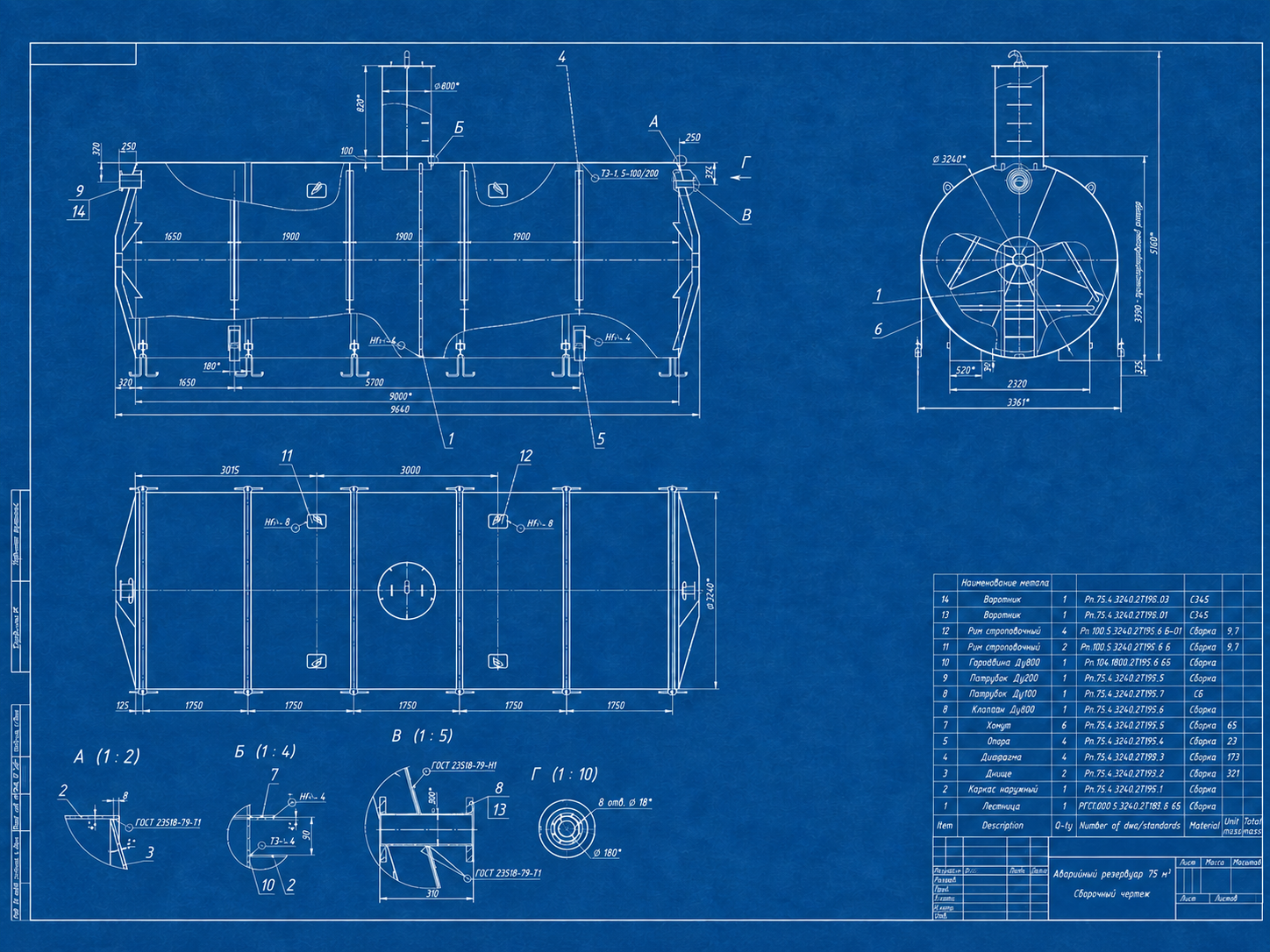

Одного значения объёма недостаточно. Чертёж связывает расчётный запас с реальной компоновкой, присоединениями и условиями площадки.
Чертёж, сварка, контроль герметичности и отгрузка

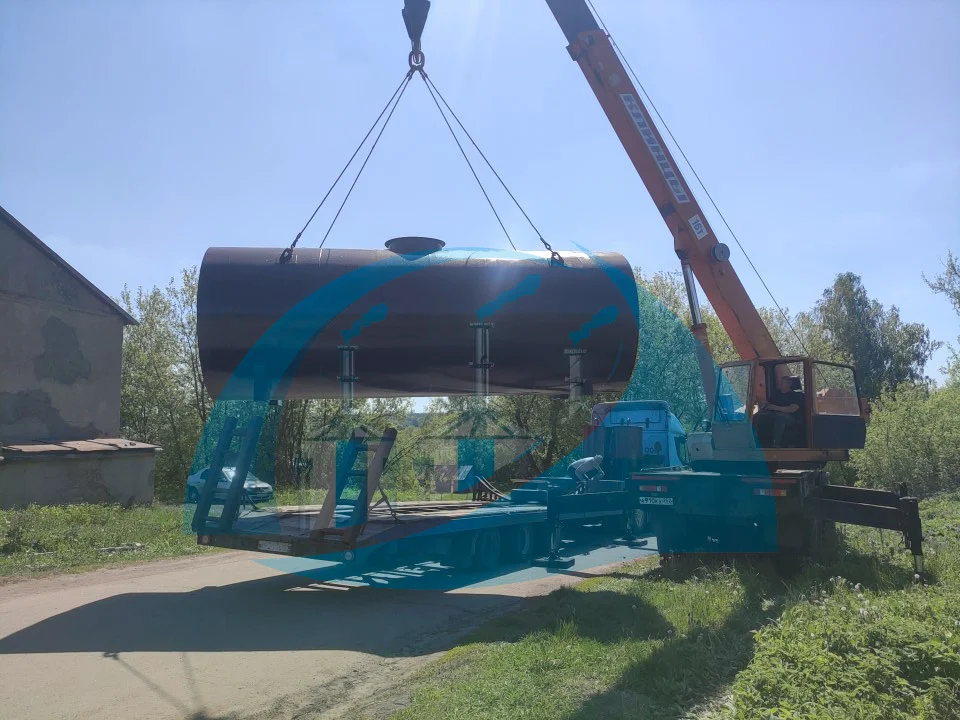

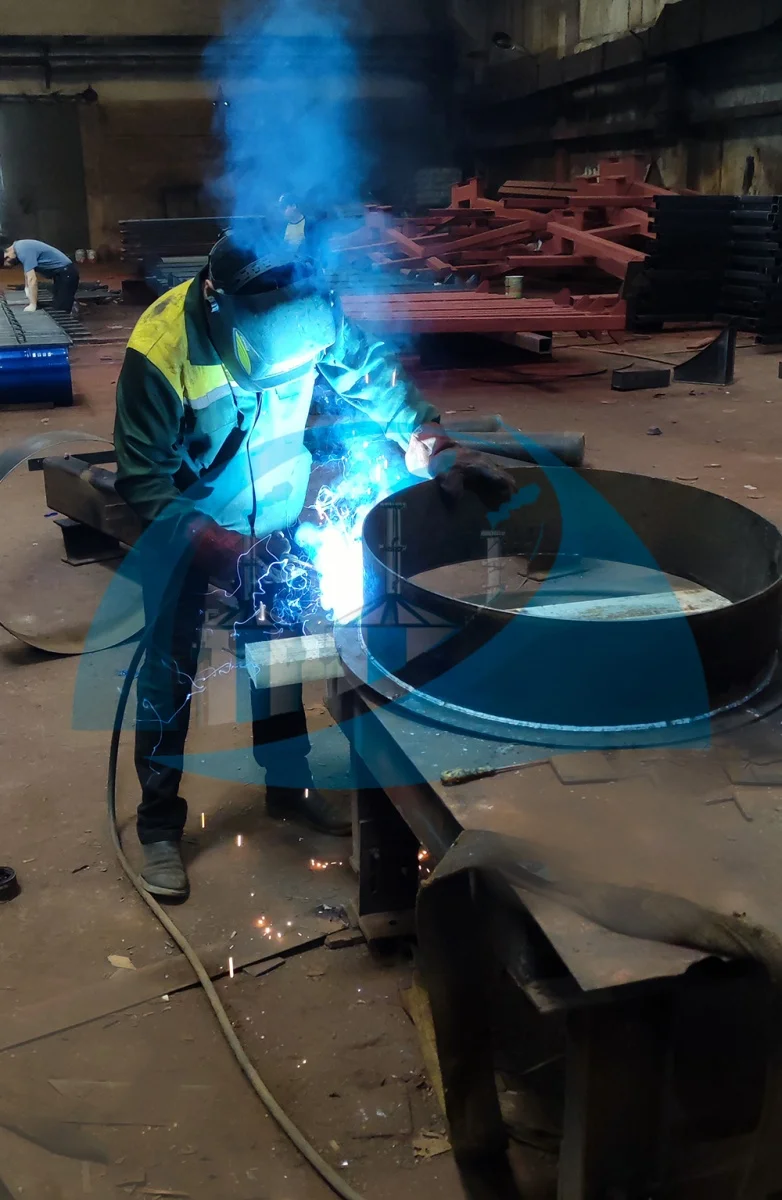

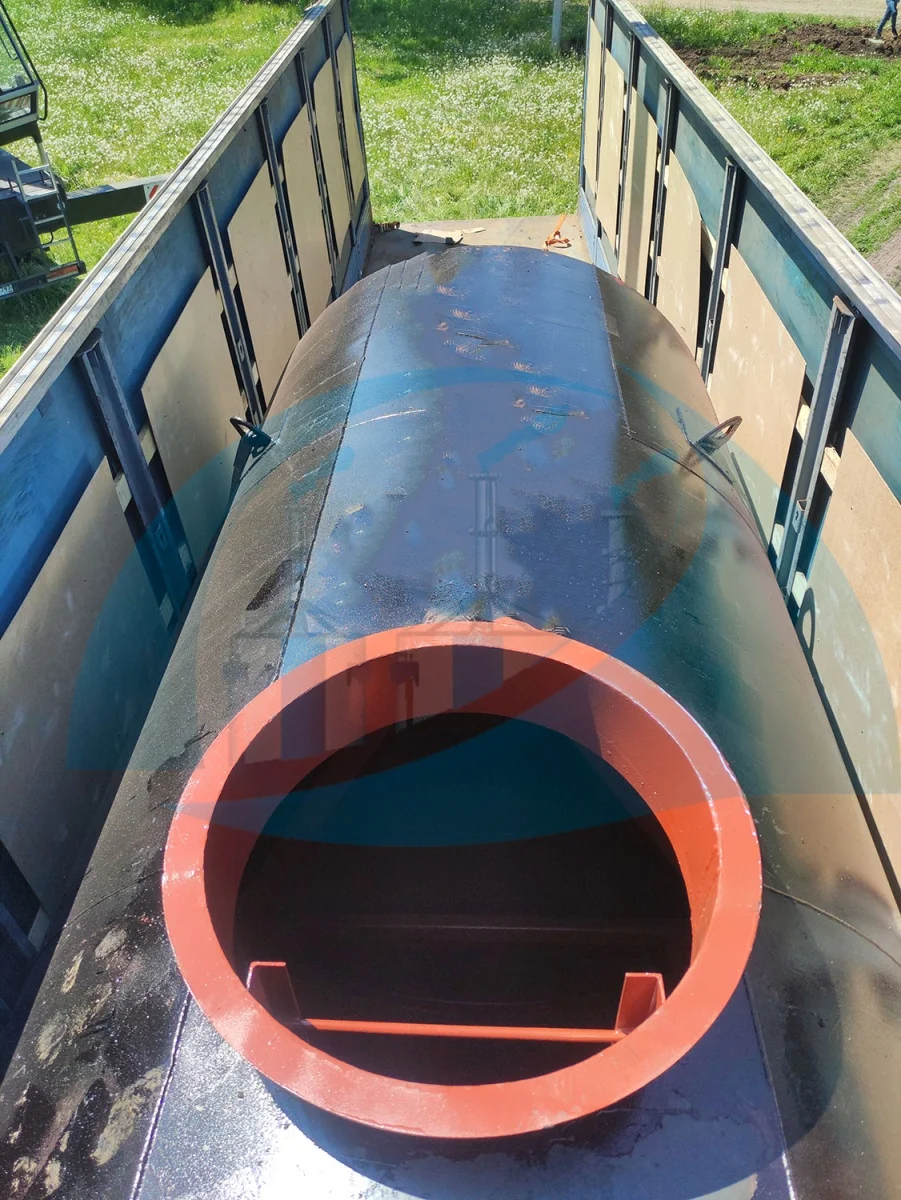

Фотографии показывают типовые этапы изготовления и поставки стальных резервуаров на производстве завода.
Что может изменить выбор объёма и исполнения
Доступ пожарной техники
Проверяют возможность круглогодичного подъезда, несущую способность проезда и площадки, безопасную установку автомобиля, доступ к устройству забора воды и прокладку рукавных линий.
Для отбора воды пожарными автомобилями нормативный радиус обслуживания обычно принимают не более 200 м, для мотопомп — не более 150 м с учётом их характеристик. Устройство отбора из резервуара с пожарным объёмом размещают на высоте не более 1,5 м от отметки проезда.
От точки забора воды до зданий I–II степени огнестойкости предусматривают не менее 10 м, до зданий III–V степени и перечисленных в СП пожароопасных открытых площадок — не менее 30 м. Конкретную схему подтверждают проектом.
Климат и замерзание
Для Новгородской области и других регионов с устойчивыми отрицательными температурами определяют глубину установки, утепление горловин и трубопроводов, обогрев узлов при необходимости, зимний доступ и марку стали по расчётной температуре.
Защита от замерзания не должна уменьшать доступный полезный объём или затруднять быстрый забор воды.
Резервирование и ремонт
Запорная арматура и трубопроводы проектируются так, чтобы обслуживание одной ёмкости не лишало объект всего противопожарного запаса. Схема должна исключать непредусмотренный переток или самопроизвольное опорожнение.
Восстановление запаса
Источник наполнения, его гарантированный расход, автоматика уровня и время восстановления запаса указывают в проекте. Если пополнение учитывается в расчёте тушения, оно должно быть доказано как надёжное в расчётном режиме.
СП отвечает за запас и размещение, ГОСТ — за заданное конструктивное исполнение
СП 8.13130.2020
Свод правил устанавливает требования к наружному противопожарному водоснабжению: нормативные расходы, продолжительность тушения, количество резервуаров, долю запаса в каждом, размещение источников и доступ к воде.
В расчёте следует учитывать Изменение № 1, введённое в действие 1 марта 2024 года.
ГОСТ 17032-2022
Действующий стандарт называется «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия» и имеет собственную область применения. Он не является самостоятельной формулой расчёта пожарного запаса воды.
Для водяного пожарного резервуара применимый комплект стандартов, технических условий, требований к сварке, контролю и покрытиям задают в проекте и техническом задании.
Два пожарных резервуара по 25 м³ для дома культуры в Новгородской области
Для общественного здания важна не только цифра общего запаса. Дом культуры — место, где одновременно находятся сотрудники, зрители, дети и участники мероприятий. Поэтому решение должно оставаться работоспособным даже тогда, когда одна ёмкость временно выведена на обслуживание.
Проектная организация определила требуемый запас и приняла схему из двух резервуаров. ЗСО-КВАЗАР получил исходные данные, согласовал присоединительные узлы и изготовил две стальные ёмкости геометрическим объёмом 25 м³ каждая. Корпуса прошли предусмотренный контроль, после чего изделия подготовили к перевозке и доставили на объект в Новгородской области.

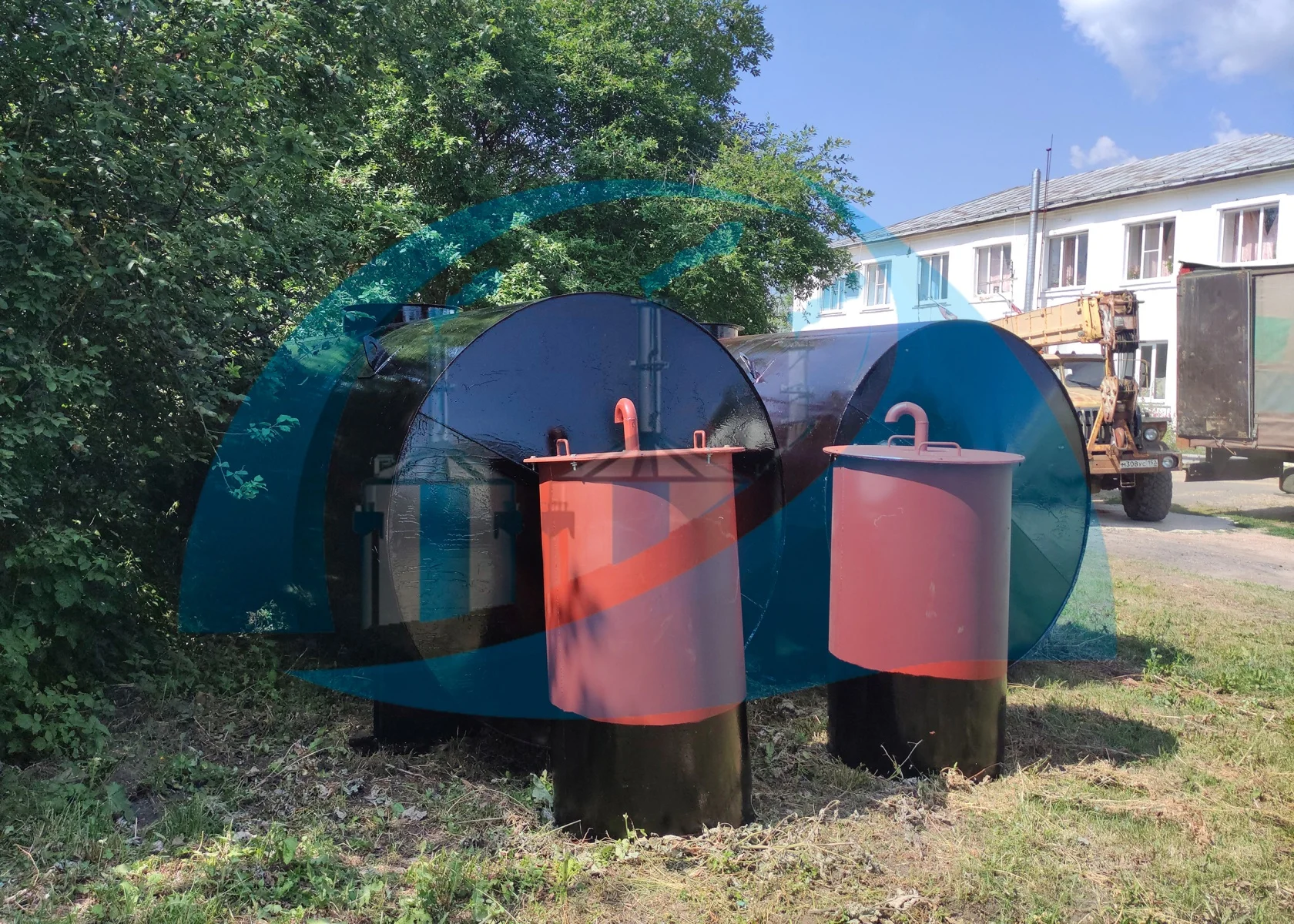

В результате заказчик получил не один крупный бак, а резервированную систему общей геометрической вместимостью 50 м³: два отдельных источника, удобных для поочерёдного обслуживания и соответствующих заложенной проектом логике пожарного водоснабжения. Фактический полезный объём, отметки установки и схема забора воды принимаются по рабочей документации объекта.
Объём, назначение, исполнение, расположение патрубков и требования к покрытию.
Проверили компоновку двух ёмкостей и присоединение к системе объекта.
Выполнили сборку, сварку, контроль соединений и проверку герметичности по принятой документации.
Защитили поверхности, оформили документы, организовали погрузку и доставку в Новгородскую область.
Какие исходные данные передать изготовителю
Чем точнее исходные данные, тем меньше переделок после выпуска чертежа.
Расчёт и объект
- расчётный расход q, л/с;
- продолжительность тушения t, ч;
- число одновременных пожаров n;
- требуемый общий и полезный объём каждой ёмкости;
- назначение и класс объекта;
- город и расчётная температура наружного воздуха.
Монтаж и комплектация
- подземное или наземное размещение;
- схема фундамента и анкеровки;
- диаметры, количество и координаты патрубков;
- горловины, лестницы, площадки и датчики уровня;
- тип внутреннего и наружного покрытия;
- ограничения по длине, диаметру, массе и подъезду.
Частые вопросы
Можно ли поставить один резервуар на весь рассчитанный запас?
Для пожарных резервуаров и водоёмов пункт 10.3 СП 8.13130.2020 требует не менее двух источников, причём в каждом должно храниться не менее 50% объёма воды на пожаротушение. Возможные специальные решения должен обосновывать проектировщик, а не поставщик ёмкости.
Почему нельзя просто заказать два резервуара по половине расчётного объёма?
Потому что половина расчётного запаса — это требуемый полезный объём. Номинал изделия обычно отражает геометрическую вместимость. Между ними есть разница из-за невыбираемого остатка, отметок патрубков и свободного пространства.
Подойдёт ли 2×25 м³ при расчётном запасе 50 м³?
Нет, если все 50 м³ должны быть полезными: геометрическая вместимость двух ёмкостей равна 50 м³, но часть воды обычно недоступна для устойчивого отбора. Нужен больший номинал или иная компоновка, подтверждённая расчётом рабочих уровней.
Кто определяет окончательный объём?
Проектная организация, имеющая исходные данные по объекту. ЗСО-КВАЗАР изготавливает резервуары по рассчитанному объёму, помогает согласовать конструктивное исполнение и присоединительные узлы, но не подменяет проектный расчёт.
Что прислать для точного подбора?
Расчёт расхода и запаса воды, план размещения, требуемый полезный объём каждой ёмкости, схему патрубков, условия монтажа, климатические данные и требования к покрытию. Если части данных нет, приложите техническое задание и укажите, что требуется согласовать.
Есть расчёт расхода воды? Пришлите его для точного подбора исполнения
Завод изготовит резервуары по объёму, рассчитанному проектной организацией, и согласует горловины, патрубки, опоры, покрытие и транспортные габариты. В запросе укажите полезный объём каждой ёмкости и условия эксплуатации.
