Производство стальных резервуаров РГС 10–150 м³
ЗСО‑КВАЗАР проектирует и изготавливает наземные и подземные горизонтальные резервуары для топлива, воды, нефтепродуктов и аварийного сбора жидкостей.
Резервуар начинается не с металла, а с условий вашего объекта
Завод специального оборудования «КВАЗАР» — производитель горизонтальных стальных резервуаров РГС. Мы выпускаем наземные и подземные ёмкости объёмом от 10 до 150 м³ для хранения топлива, нефтепродуктов, технической и противопожарной воды, а также для аварийного сбора масла и технологических жидкостей.
Производственная площадка занимает более 3 000 м². Мощности позволяют изготавливать 8–12 горизонтальных резервуаров ежемесячно с контролем каждого основного этапа — от проверки исходных данных и металла до испытаний готового корпуса.
Мы не подбираем случайную готовую ёмкость «примерно подходящего» объёма. Конструкцию уточняем с учётом размещения, хранимой среды, климата, проекта и схемы подключения оборудования.
Задача завода — не просто сварить цилиндрическую ёмкость, а передать заказчику резервуар, который подходит объекту по габаритам, материалу, патрубкам, защите и условиям эксплуатации.
Какие горизонтальные резервуары мы выпускаем
Исполнение и комплектация зависят от назначения. Ниже — основные группы оборудования, с которыми работает ЗСО‑КВАЗАР.
Наземные резервуары РГС
Устанавливаются на подготовленное основание и комплектуются опорами. Применяются для топлива, нефтепродуктов, воды и технологических жидкостей.
Подземные резервуары РГСп
Размещаются ниже уровня земли. Для них особенно важны наружная защита, технологическая шахта и расчёт крепления к железобетонному основанию.
Аварийные маслосборники
Принимают трансформаторное масло, нефтепродукты и загрязнённую жидкость при аварийном сливе на подстанциях и промышленных объектах.
Пожарные резервуары
Предназначены для расчётного запаса воды. Выпускаются в наземном и подземном исполнении с комплектацией по проекту.
Резервуары для воды
Используются для технической, производственной и противопожарной воды. Внутреннее покрытие выбирается по назначению среды.
Топливные резервуары
Применяются на АЗС, складах ГСМ, объектах с ДГУ, в котельных и топливных хозяйствах промышленных предприятий.
Патрубки и горловины — по согласованной схеме
Количество, диаметры и расположение технологических элементов фиксируются на чертеже до запуска в производство. По заданию предусматриваются приёмные и выдающие патрубки, дыхательная линия, люк‑лаз, внутренняя лестница, уровнемеры, датчики и другое оборудование.
Это особенно важно при привязке резервуара к существующим трубопроводам: перенос узлов уже на объекте увеличивает сроки, стоимость и риск повреждения защитного покрытия.
- согласовываем чертёж до изготовления;
- учитываем транспортные габариты;
- уточняем комплектность до расчёта цены;
- передаём паспорт на готовое изделие.
Объём выбирают по расчёту, конструкцию — по условиям эксплуатации
Одинаковый номинальный объём не означает одинаковую конструкцию. Назначение, диаметр, длина, толщина стали, покрытие и комплектация могут отличаться.
| Объём | Распространённое применение | Что уточнить до заказа |
|---|---|---|
| 10–20 м³ | ДГУ, котельные, локальные топливные системы, аварийный сбор | Хранимая среда, размещение, патрубки, необходимость шахты |
| 25–30 м³ | АЗС, склады ГСМ, технологическая и пожарная вода | Режим наполнения и выдачи, покрытие, место установки |
| 40–50 м³ | Маслосборники, пожарные ёмкости, топливные хозяйства | Схема подключения, внутренняя защита, транспортные ограничения |
| 60–75 м³ | Подстанции, промышленные площадки, котельные, склады ГСМ | Диаметр, длина, климатическая сталь, крепление подземного резервуара |
| 80–100 м³ | Пожарный запас воды, производство, крупные топливные хозяйства | Маршрут доставки, масса, разгрузка краном, схема горловин |
| 110–150 м³ | Объекты с большим запасом воды, топлива или технологической жидкости | Допустимые габариты перевозки и целесообразность компоновки |
Возможно изготовление промежуточного объёма. Точные габариты, масса и толщина элементов определяются после получения исходных данных.

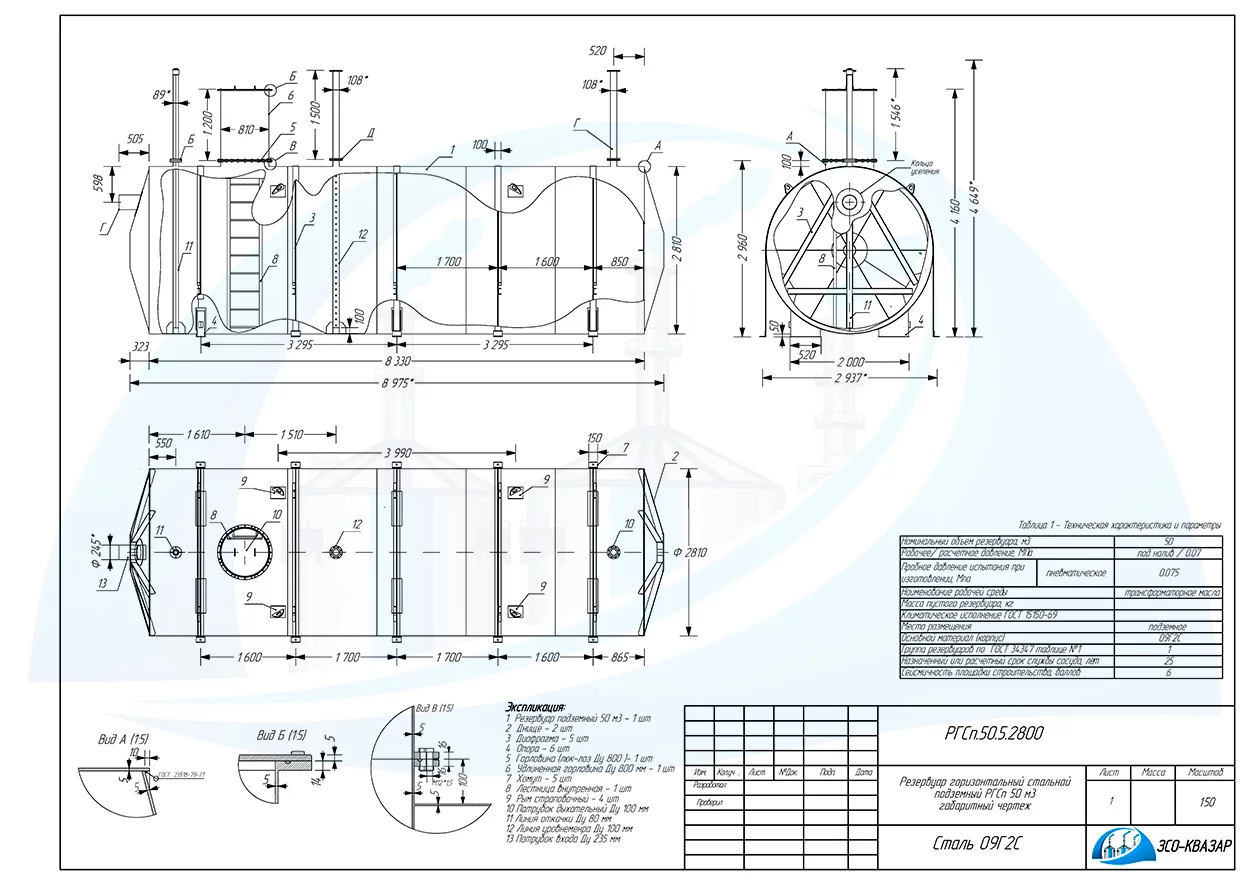

Подземные резервуары объёмом от 10 до 120 м³
В таблице приведены примеры технических характеристик подземных горизонтальных стальных резервуаров. Параметры с обозначением «00» требуют уточнения и заполнения перед публикацией.
| Модель | Объём, м³ | Диаметр, мм | Длина, мм | Стенка / днища, мм | Масса, кг | Краткое техническое описание |
|---|---|---|---|---|---|---|
| РГСп 10 | 10 | 00 | 3 950 | 00 / 00 | 2 150 | Компактный подземный резервуар для топлива, технологической жидкости или аварийного сбора; комплектация патрубками и шахтой — по проекту. |
| РГСп 15 | 15 | 00 | 00 | 00 / 00 | 00 | Подземная цилиндрическая ёмкость малого объёма для локальных топливных систем, котельных и производственных площадок. |
| РГСп 20 | 20 | 00 | 00 | 00 / 00 | 00 | Резервуар подземного размещения для хранения топлива, технической воды или приёма аварийных сливов; исполнение уточняется по ТЗ. |
| РГСп 25 | 25 | 2 400 | 6 170 | 5 / 5 | 2 380 | Одностенный подземный резервуар с цилиндрическим корпусом; может комплектоваться люком-лазом, опорами и крепёжными хомутами. |
| РГСп 30 | 30 | 2 400 | 7 134 | 5 / 5 | 3 305 | Подземная стальная ёмкость для АЗС, складов ГСМ, пожарного запаса воды и технологических систем. |
| РГСп 40 | 40 | 00 | 00 | 00 / 00 | 00 | Резервуар среднего объёма для нефтепродуктов, воды или аварийного сбора; расположение горловин и патрубков выполняется по чертежу. |
| РГСп 50 | 50 | 2 800 | 8 920 | 00 / 00 | 4 480 | Подземный горизонтальный резервуар для топлива, пожарной или технической воды, а также применения в качестве маслосборника. |
| РГСп 60 | 60 | 2 480 | 13 449 | 5 / 5 | 5 850 | Удлинённая подземная ёмкость для промышленных объектов, подстанций, топливных хозяйств и противопожарного запаса воды. |
| РГСп 75 | 75 | 3 240 | 9 957 | 5 / 5 | 6 410 | Подземный резервуар увеличенного диаметра для складов ГСМ, промышленных площадок, воды и технологических жидкостей. |
| РГСп 80 | 80 | 3 000 | 12 290 | 5 / 5 | 6 840 | Вместительная подземная ёмкость для крупных топливных систем, производственных объектов и хранения пожарного запаса воды. |
| РГСп 100 | 100 | 3 200 | 13 463 | 5 / 5 | 8 120 | Крупногабаритный подземный резервуар для значительного запаса топлива, воды или аварийного приёма технологической жидкости. |
| РГСп 120 | 120 | 00 | 00 | 00 / 00 | 00 | Подземная ёмкость большого объёма для промышленных и инфраструктурных объектов; габариты, масса и транспортная схема определяются расчётом. |
Характеристики приведены как примеры ранее рассчитанных исполнений и не являются универсальным типоразмерным рядом. Точные размеры, толщина стали, масса, покрытие и комплектация каждого РГСп определяются по техническому заданию и условиям эксплуатации.
Как проходит производство резервуара: G1–G7
Проверка только готового изделия не заменяет контроль процесса. Поэтому ключевые параметры отслеживаются последовательно — ещё до того, как на корпус будет нанесено финишное покрытие.
Анализ технического задания
Уточняем объём, исполнение, среду, климат, горловины, патрубки, оборудование и ограничения по доставке.
Входной контроль металла
Проверяем марку и толщину стали, а также сопроводительные документы на поступивший металл.
Раскрой и подготовка деталей
Готовим элементы обечайки, днища, диафрагмы, горловины, патрубки, опоры и другие узлы по рабочей документации.
Формирование и сборка корпуса
Обечайки собираются в цилиндрический корпус. Затем устанавливаются днища, внутренние элементы и технологические узлы.
Сварка и контроль соединений
Контролируем продольные и кольцевые швы, приварку днищ, горловин и патрубков. Выполняем визуальный и измерительный контроль.
Испытание и защита от коррозии
Проверяем герметичность корпуса. После успешных испытаний подготавливаем поверхности и наносим согласованное покрытие.
Приёмка и подготовка к отгрузке
Сверяем размеры, комплектность, расположение патрубков, качество покрытия и документацию. После приёмки резервуар готовится к погрузке на подходящий транспорт.
Материалы подбираются под климат и назначение
Для изготовления горизонтальных резервуаров применяются конструкционные стали Ст3 и 09Г2С. Ст3 подходит для многих стандартных условий. Сталь 09Г2С применяется, когда проектом предусмотрены повышенные требования к работе конструкции при отрицательных температурах.
Основной диапазон толщины металла — 5–8 мм. При этом назначать толщину только по объёму нельзя: два резервуара на 60 м³ могут отличаться диаметром, длиной, условиями размещения, массой и конструкцией.
Что влияет на толщину и массу
- диаметр и длина цилиндрического корпуса;
- наземное или подземное исполнение;
- плотность хранимой жидкости;
- климатический район эксплуатации;
- нагрузки при перевозке, установке и работе;
- требования проекта и нормативной документации.
Практический вывод: точная цена появляется после выбора конструкции, а не только после сообщения объёма.
Покрытие выбирается не «по умолчанию», а по среде
Для наземных резервуаров могут применяться грунтовочные и эмалевые системы. Подземным ёмкостям требуется усиленная наружная защита, рассчитанная на контакт с грунтом и влагой.
Внутреннее покрытие выбирается отдельно. Требования для технической воды, трансформаторного масла, дизельного топлива и других жидкостей отличаются. Поэтому среду и температурный режим необходимо указать до расчёта и запуска в производство.
Что проверяется до передачи резервуара заказчику
Контроль охватывает материалы, геометрию, сварные соединения, герметичность, покрытие и комплектность. Это снижает риск несоответствия изделия согласованному чертежу.
Материалы и геометрия
Проверяются марка и толщина стали, размеры корпуса, сборка обечаек и днищ, положение опор и технологических узлов.
Швы и герметичность
Сварные соединения проходят визуальный и измерительный контроль. Герметичность проверяется до финишной окраски.
Комплектность и паспорт
Перед отгрузкой сверяются покрытие, патрубки, комплектующие и документы на готовое изделие.
| Параметр | Возможности ЗСО‑КВАЗАР |
|---|---|
| Продукция | Горизонтальные стальные резервуары РГС и РГСп |
| Объёмы | От 10 до 150 м³, включая промежуточные объёмы по заданию |
| Материалы | Ст3 и 09Г2С |
| Толщина металла | Основной диапазон 5–8 мм; точное значение определяется конструкцией |
| Нормативная база | С учётом применимых требований ГОСТ 17032‑2022, ГОСТ Р 52630‑2012, ГОСТ 34347‑2017 |
| Документы | Паспорт изделия, согласованный чертёж и комплект документации по договору |
| Гарантия | 24 месяца |
| Срок службы | Более 25 лет при соблюдении условий эксплуатации и обслуживания |
Применимость конкретного стандарта определяется назначением и конструкцией оборудования. Дополнительные требования могут устанавливаться проектом, техническим заданием и договором.
Доставку рассчитываем с учётом реальных габаритов
До расчёта перевозки учитываются длина, диаметр, масса изделия, маршрут, ограничения по высоте и ширине транспортного средства, а также возможность подъезда к площадке разгрузки.
Крупногабаритные резервуары перевозятся подходящим грузовым транспортом. Разгрузка на объекте выполняется краном с использованием предусмотренных строповочных элементов.
От чего зависит цена резервуара РГС
Стоимость определяется конструкцией и комплектностью, а не только количеством кубометров. Поэтому для корректного сравнения предложений важно сопоставлять одинаковые марки и толщины стали, покрытия, патрубки и оснащение.
- объём, диаметр, длина и масса резервуара;
- марка и толщина металла;
- наземное или подземное исполнение;
- количество горловин, патрубков и диафрагм;
- опоры, шахта или крепёжные хомуты;
- наружная и внутренняя антикоррозионная защита;
- дополнительное технологическое оборудование;
- расстояние и сложность маршрута доставки.
У вас уже есть техническое задание или чертёж?
Направьте документ на завод — проверим исходные данные и подготовим предложение с характеристиками, комплектацией, стоимостью и сроком изготовления.
Часто задаваемые вопросы
Какие объёмы резервуаров выпускает завод?
ЗСО‑КВАЗАР изготавливает горизонтальные стальные резервуары объёмом от 10 до 150 м³. Возможны стандартные и промежуточные объёмы по техническому заданию.
Можно ли заказать подземный резервуар?
Да. Завод выпускает подземные резервуары РГСп для топлива, нефтепродуктов, воды, аварийного сбора масла и других согласованных сред.
Какая сталь используется?
Основные материалы — Ст3 и 09Г2С. Марку выбирают с учётом климата, назначения резервуара и требований проекта.
Какая стандартная толщина стенки?
Основной применяемый диапазон — 5–8 мм. Точная толщина определяется конструкцией, размерами, исполнением и условиями эксплуатации.
Можно ли изменить расположение патрубков и горловин?
Да. Их количество, диаметры и расположение согласовываются до начала изготовления и фиксируются на рабочем чертеже.
Какой срок службы резервуара?
Срок службы — более 25 лет при соблюдении требований к транспортировке, монтажу, эксплуатации и обслуживанию защитного покрытия.
Какая гарантия предоставляется?
Гарантия завода на изготовленный резервуар составляет 24 месяца.
Выполняет ли завод монтаж?
ЗСО‑КВАЗАР занимается изготовлением и поставкой резервуаров. Монтажные работы на объекте в стандартный объём поставки не входят.
Получите расчёт резервуара и коммерческое предложение
Сообщите основные параметры — специалисты ЗСО‑КВАЗАР предложат техническое решение, рассчитают стоимость изготовления и комплектацию под ваш объект.
E‑mail: mail@zso-k.ru · Сайт: zso-k.ru
