Наземные резервуары — практичный формат хранения топлива, воды и технологических жидкостей там, где важны доступность обслуживания, визуальный контроль узлов и быстрая интеграция в трубопроводы. Ниже — обзор именно горизонтальных стальных резервуаров наземного исполнения: конструкция, комплектация, логика изготовления на заводе и эксплуатационные нюансы.
Важно: в статье рассматриваются только горизонтальные резервуары. Вертикальные РВС не затрагиваем.
Содержание
- Что такое наземный горизонтальный резервуар
- Виды наземных горизонтальных резервуаров
- Конструкция: основные узлы
- Комплектация: что предусмотреть заранее
- Материалы и защита от коррозии
- Производство и контроль качества
- Доставка и установка на объекте
- Эксплуатация и обслуживание
- Типовые объёмы и размеры (таблицы-шаблоны)
- Чертежи и документация
- Заявка на изготовление
Что такое наземный горизонтальный резервуар
Наземный горизонтальный резервуар — это сварная стальная ёмкость цилиндрической формы, установленная на поверхности на опорах/раме и оснащённая технологическими узлами для обслуживания и работы в системе (люк, патрубки, присоединения под арматуру и КИП). Наземное исполнение ценят за простую эксплуатационную логику: всё “на виду”, доступ к основным узлам не требует земляных работ, а осмотр корпуса и покрытия можно выполнять регулярно.
Где применяются
- хранение дизельного топлива и бензина на промышленных и коммерческих объектах;
- пожарный и технический запас воды (в т.ч. с утеплением/подогревом по проекту);
- буферные ёмкости в инженерных системах и технологических линиях;
- аварийные и дренажные решения для аккуратного сбора/перекачки жидкости (по ТЗ заказчика).
Почему выбирают наземное исполнение
- удобство обслуживания люка и технологических узлов;
- быстрый ввод в работу в составе технологической схемы;
- упрощённый визуальный контроль состояния покрытия;
- заводская готовность изделия и предсказуемая логистика.
Один и тот же объём может выполняться в разных габаритах (диаметр/длина) — это зависит от проекта, транспортабельности, секционности, наличия шахты, площадок обслуживания и комплектации.
Виды наземных горизонтальных резервуаров
По конструкции стенки
Одностенные
Классическое исполнение: корпус (обечайка), днища, люк(и), технологические узлы, опоры. Выбирают, когда нужна понятная конструкция без усложнений, а контроль и обслуживание организованы регламентом эксплуатации.
Двустенные (по проекту)
Конструкция с внешней защитной оболочкой. Такой формат применяют, когда требуются дополнительные конструктивные решения в рамках проектного задания.
По внутренней компоновке
Резервуар может быть односекционным (один продукт) или многосекционным (несколько отсеков). Секционность удобна, когда нужно хранить разные продукты или партии в одном корпусе, не увеличивая количество единиц оборудования на площадке. В многосекционном исполнении заранее продумывают доступ через люки и технологию обслуживания.
По исполнению обслуживания
С технологической шахтой
Шахта упрощает доступ к узлам и коммуникациям, помогает компактно разместить технологические элементы и контрольные точки. Особенно полезна при плотной компоновке оборудования на площадке.
Без шахты
Более простое решение при стандартной схеме подключения. Узлы располагаются на корпусе по проекту, обслуживание выполняется через люк(и) и точки доступа на оборудовании.
По температурному режиму (чаще актуально для воды)
Для воды (пожарной/технической) часто предусматривают утепление (например, 50 или 100 мм) и при необходимости подогрев (электро или теплоносителем). Это помогает поддерживать работоспособность системы в холодный период и снижает риски замерзания.
Конструкция: основные узлы
Горизонтальный резервуар кажется простым изделием, но его качество и удобство эксплуатации формируются деталями: геометрией корпуса, узлами люка, продуманной опорной частью и корректной компоновкой технологических элементов.
Корпус (обечайка)
Формирует основной объём. Важно выдержать геометрию и качество сборки, чтобы изделие сохраняло форму после сварки и транспортировки, а узлы располагались по проектным координатам.
- точность цилиндра и стыков;
- качество сварных соединений;
- подготовка поверхности под покрытие.
Днища
Торцевые элементы обеспечивают жёсткость и стабильность геометрии. Конструктивные решения подбираются под требования проекта и технологии изготовления.
- точность сопряжения с обечайкой;
- качественный круговой шов;
- удобство обслуживания (в связке с люком).
Люки и горловины
Люк нужен для осмотра, обслуживания и очистки. На практике важно не только наличие люка, но и его расположение — чтобы доступ был удобным.
Опоры (седловые/рамные)
Опоры удерживают резервуар в проектном положении и задают посадочные размеры. Они влияют на удобство установки и повторяемость монтажа.
Площадки обслуживания (по необходимости)
Если проект предполагает регулярный доступ к верхним узлам — площадки и ограждения лучше предусмотреть сразу. Это ускоряет обслуживание и снижает вероятность “самодельных” решений на объекте.
«Хорошая конструкция — это когда обслуживать можно спокойно, а не “по вдохновению”». — заметка из цеха
Комплектация: что предусмотреть заранее
Потери времени на объекте часто возникают из-за неполной комплектации: ёмкость есть, но часть узлов требуется “доделывать” на месте. Поэтому комплектацию лучше определить на этапе заказа — по схеме подключения и требованиям объекта.
Базовая комплектация
- корпус и днища в проектном исполнении;
- люк обслуживания;
- технологические узлы по заданию;
- опоры (седловые/рамные);
- маркировка и комплект документации.
Расширенная комплектация (по проекту)
- технологическая шахта;
- площадки обслуживания/лестницы/ограждения;
- для воды: теплоизоляция (50/100 мм) и подогрев (электро/теплоноситель) — при необходимости;
- места подключения КИП (уровнемеры/сигнализаторы — по ТЗ).
Практика: если приложить к заявке схему подключения или перечень узлов и присоединений, согласование идёт быстрее, а изделие получается точнее по проекту.
Материалы и защита от коррозии
Наземный резервуар постоянно работает в атмосфере: влажность, ультрафиолет, перепады температур, абразивная пыль, механические контакты при обслуживании. Поэтому защита поверхности — часть ресурса изделия, а не декоративный слой.
Наружная защита
Наружное покрытие подбирают под условия эксплуатации. Главные цели: снизить скорость коррозии, сохранить внешний вид и обеспечить ремонтопригодность. В эксплуатации выигрывают плановые осмотры и локальные ремонты покрытия.
Внутренняя защита
Внутренняя защита выбирается под среду хранения: вода и топливо ведут себя по-разному, отличается вероятность конденсата и режим обновления продукта. Универсального решения “на всё сразу” не бывает — правильнее закладывать вариант под фактические условия.
Что реально продлевает срок службы
- стабильная геометрия и корректные узлы;
- качественная сварка и контроль;
- подходящая система покрытия (и её регулярный осмотр);
- обслуживание люков, уплотнений и точек доступа.

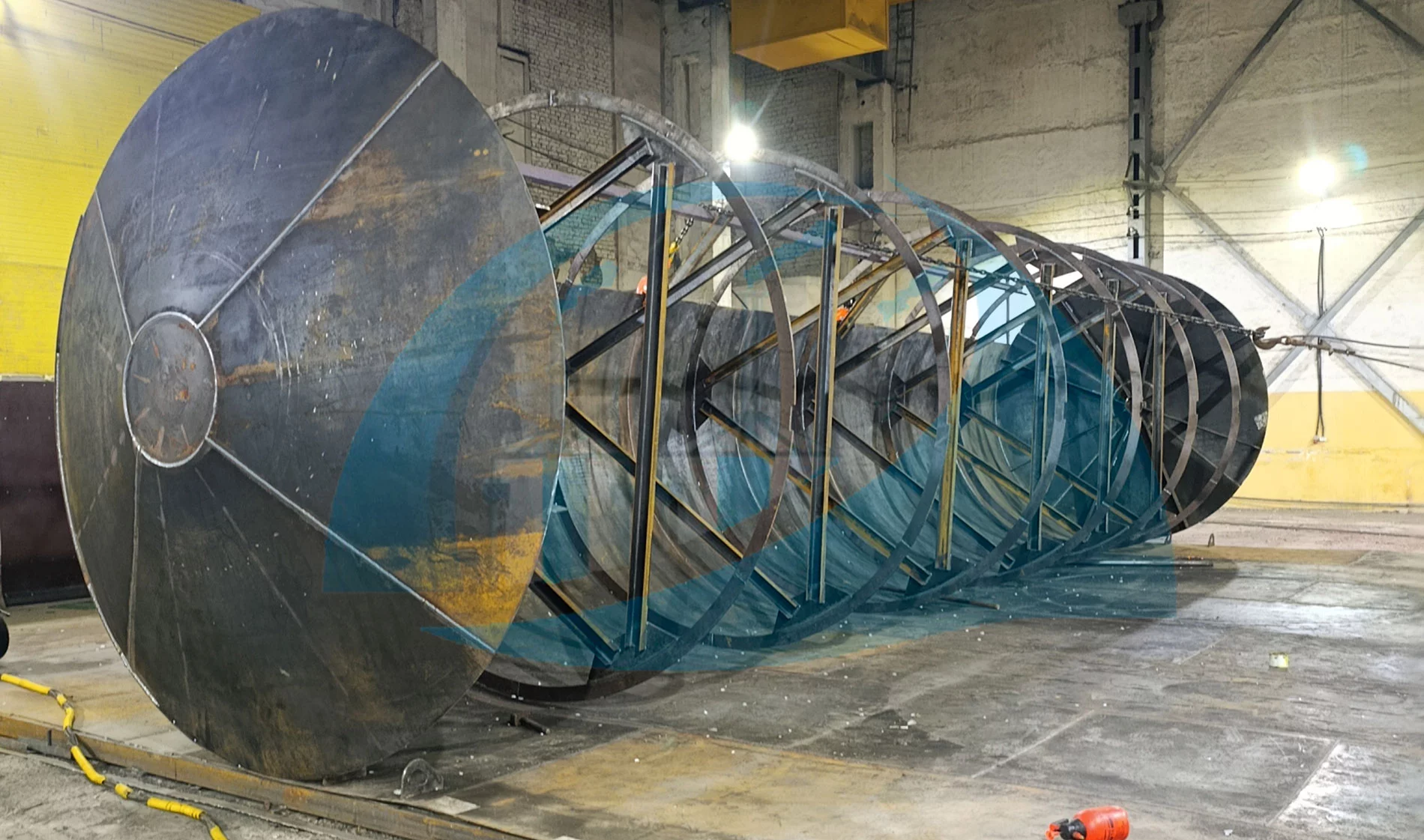

Производство и контроль качества
Качество резервуара — это управляемый процесс: от подготовки металла и сборки узлов до испытаний и антикоррозионной обработки. Важна повторяемость — когда каждый этап выполняется по технологии и с контролем.
Чаще всего сроки “съедают” не производство, а согласования по комплектации. Когда узлы определены заранее, изделие получается точнее, а запуск на объекте — спокойнее.
Доставка и установка на объекте
Наземный резервуар удобен тем, что поставляется готовым изделием и быстро включается в технологическую схему. Как правило, производитель обеспечивает изготовление, комплектность и документацию, а установку и обвязку на объекте выполняет монтажная организация заказчика.
Что важно при приёмке
- соответствие габаритов и расположения узлов чертежам;
- комплектность (люк, узлы, опоры, элементы крепления);
- состояние покрытия после перевозки;
- наличие документации (паспорт, ведомости, спецификация по поставке).
Что ускоряет ввод в работу
- согласованная комплектация и чертеж общего вида;
- понятный доступ к люку и точкам обслуживания;
- подготовленные посадочные места под опоры;
- аккуратная обвязка по проекту.
Эксплуатация и обслуживание
Ресурс резервуара чаще всего “съедают” не годы, а мелочи эксплуатации: конденсат, отсутствие плановых осмотров и несвоевременное обновление покрытия. Большинство проблем предотвращаются регламентом и дисциплиной обслуживания.
Что делать регулярно
- осматривать наружное покрытие, особенно зоны возле технологических узлов;
- контролировать состояние соединений и доступность обслуживания;
- проводить плановую проверку работоспособности арматуры по регламенту объекта;
- не откладывать локальные ремонты покрытия — это дешевле и быстрее “капитального” восстановления.
Типовые ошибки (из практики объектов)
- заказ “голой ёмкости”, когда по факту нужна расширенная комплектация;
- неувязанные узлы — на месте приходится усложнять обвязку и терять доступ к обслуживанию;
- экономия на системе покрытия и отсутствие плановых осмотров;
- люк есть, но подход неудобен — обслуживание становится редким и дорогим.
Типовые объёмы и размеры (таблицы-шаблоны)
Ниже — шаблонные таблицы типовых объёмов. Технические параметры заполнены нулями, чтобы вы могли быстро подставить свои значения (диаметр, длина, толщины, масса) под вашу номенклатуру.
Для топлива
| Объём, м³ | Хранимый продукт | Диаметр, мм | Длина, мм | Толщина стенки, мм | Толщина днищ, мм | Масса, кг |
|---|---|---|---|---|---|---|
| 20 | Дизельное топливо (ДТ) | 0 | 0 | 0 | 0 | 0 |
| 25 | Бензин | 0 | 0 | 0 | 0 | 0 |
| 30 | Топливо (ДТ/бензин — по проекту) | 0 | 0 | 0 | 0 | 0 |
| 75 | Дизельное топливо (ДТ) | 0 | 0 | 0 | 0 | 0 |
| 100 | Топливо (склад/АЗС — по проекту) | 0 | 0 | 0 | 0 | 0 |
Для воды
| Объём, м³ | Хранимый продукт | Утепление (варианты) | Подогрев (опция) | Диаметр, мм | Длина, мм | Толщина стенки, мм | Толщина днищ, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| 15 | Вода (пожарный/технический запас) | нет / 50 / 100 мм | нет / электро / теплоноситель | 0 | 0 | 0 | 0 | 0 |
| 20 | Вода (пожарный/технический запас) | нет / 50 / 100 мм | нет / электро / теплоноситель | 0 | 0 | 0 | 0 | 0 |
| 30 | Вода (пожарный/технический запас) | нет / 50 / 100 мм | нет / электро / теплоноситель | 0 | 0 | 0 | 0 | 0 |
| 50 | Вода (пожарный резерв) | нет / 50 / 100 мм | нет / электро / теплоноситель | 0 | 0 | 0 | 0 | 0 |
| 90 | Вода (техническая) | нет / 50 / 100 мм | нет / электро / теплоноситель | 0 | 0 | 0 | 0 | 0 |
| 120 | Вода (пожарный/хозяйственный запас) | нет / 50 / 100 мм | нет / электро / теплоноситель | 0 | 0 | 0 | 0 | 0 |
Примечание: утепление и подогрев выполняются по проекту. Тип и параметры подбираются под климат, режим эксплуатации и требования системы.
Чертежи и документация
Чертёж общего вида — базовый документ для согласования габаритов и компоновки изделия. По запросу подготовим комплект КД под ваш проект.
Чертёж общего вида резервуара
Габариты, расположение люка и технологических узлов. (Файл добавите на страницу при публикации.)
Нужны DWG/STEP или комплект КД под ваш объект? Приложите схему подключения — подготовим чертежи под проект.
Нужен наземный горизонтальный резервуар под ваш объект?
Подготовим техническое решение под вашу задачу, изготовим резервуар с нужной комплектацией, оформим документацию и организуем отгрузку. Чтобы расчёт был быстрым, достаточно указать объём, продукт и пожелания по комплектации.
Телефон
Подсказка для заявки: объём, хранимый продукт, комплектация, наличие/отсутствие шахты; для воды — опции утепления и подогрева при необходимости.
