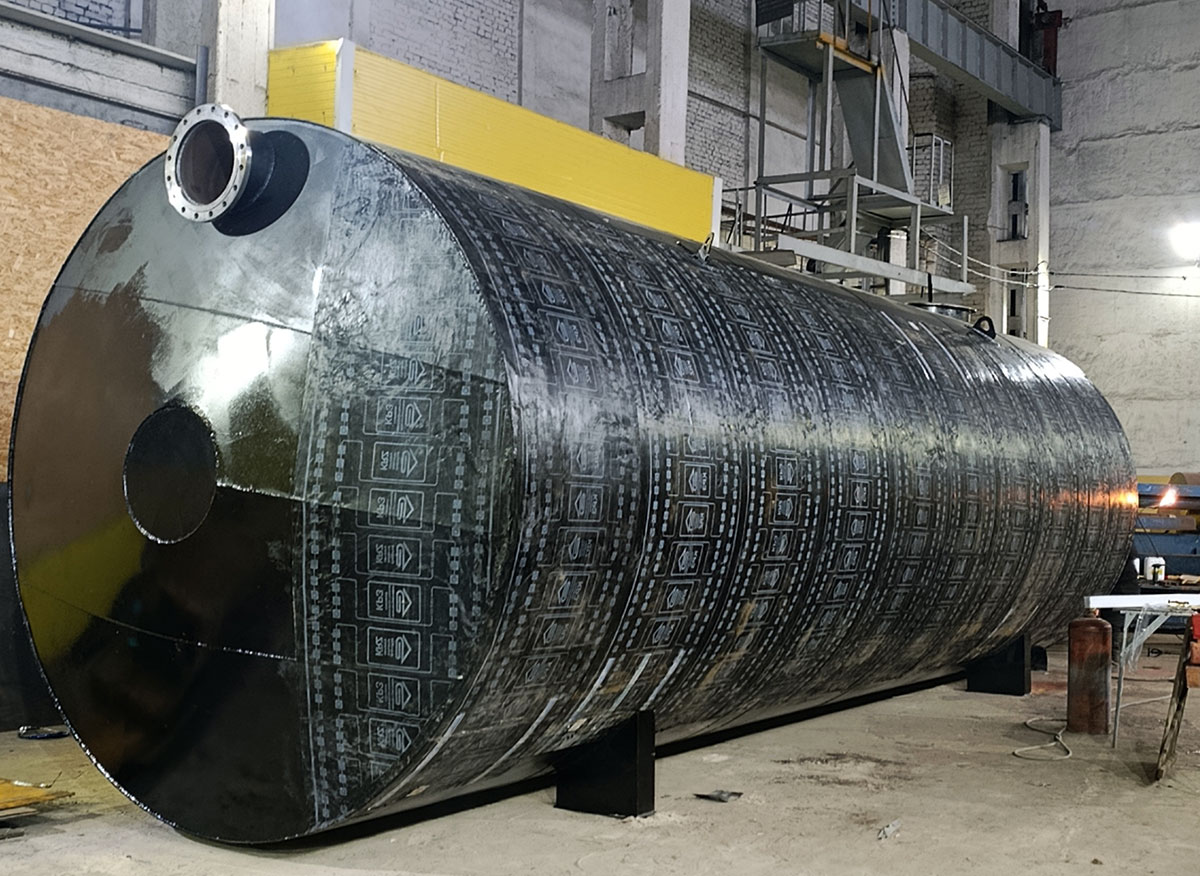

Почему для такой задачи мы выбираем стальной резервуар РГСп
Аварийная ёмкость отличается от обычного резервуара хранения главным образом не формой и не объёмом. Отличается режим её работы. Большую часть времени резервуар может быть практически пустым, а затем за несколько минут принять десятки кубометров горячего масла, топлива или другой аварийной жидкости.
Именно поэтому при выборе материала нельзя ограничиваться вопросом: «контактирует ли он с маслом?». Для инженера важнее другой набор вопросов: какая температура продукта, насколько быстро происходит заполнение, как ведёт себя материал при термическом ударе, какая нагрузка действует на стенку, что происходит с патрубками, соединениями и внутренним защитным слоем.
Для аварийного приёма горячего трансформаторного масла с температурой до +160 °C инженерная позиция завода ЗСО-КВАЗАР заключается в применении стального горизонтального подземного резервуара РГСп, конструкция которого проектируется под фактический аварийный сценарий.
Резервуар должен выдержать не только масло. Он должен выдержать сам момент аварии
Рассмотрим типичную ситуацию на энергетическом объекте. Подземный маслосборник до аварии практически пустой. Температура его корпуса близка к температуре грунта и окружающей среды.
Затем происходит аварийный слив. Через входной патрубок начинает поступать трансформаторное масло, температура которого в расчётном сценарии может достигать +160 °C.
Причём горячая жидкость не появляется одновременно по всему объёму резервуара. Сначала поток попадает на ограниченную площадь стенки около входного патрубка. Поэтому внутренняя поверхность в этой зоне нагревается значительно быстрее, чем наружная.
Получается сложный нестационарный тепловой режим: одновременно существуют холодные и горячие участки, разные температурные деформации, гидростатическое давление жидкости, нагрузка от грунта и локальная нагрузка около технологических врезок.
Залповое заполнение
Масло может поступать гораздо быстрее, чем при штатной операции заполнения обычного резервуара.
ΔT до 140 °C
Если корпус имеет температуру около +20 °C, а поступающее масло +160 °C, температурная разница достигает примерно 140 °C.
Локальный нагрев
Наиболее жёсткий температурный режим возникает в зоне первичного контакта горячего потока со стенкой.
Гидростатика
По мере заполнения добавляется давление столба жидкости на обечайку и днища резервуара.
Грунтовая нагрузка
Подземный корпус одновременно воспринимает внешнее давление грунта и нагрузки от конструкций над ним.
Последующее охлаждение
После заполнения начинается обратный процесс: горячий резервуар постепенно отдаёт тепло окружающему грунту.
У стеклопластика температурный предел задаёт не стекловолокно, а полимерная матрица
Когда говорят «стеклопластик выдерживает высокую температуру», эта формулировка слишком упрощает реальную работу композитной конструкции.
Стеклянное волокно действительно способно работать при температурах значительно выше +160 °C. Но резервуар представляет собой не пучок стеклянных волокон. Это многослойный композит, в котором волокно работает совместно с полимерной матрицей — полиэфирной, винилэфирной или другой смолой.
Именно смола передаёт усилия между волокнами, удерживает геометрию ламината, обеспечивает межслойную связь и формирует внутренний химически стойкий барьер.
При повышении температуры свойства полимерной матрицы изменяются. При приближении к температуре стеклования и температуре тепловой деформации снижается жёсткость полимера, увеличивается его податливость, возрастает склонность к ползучести.
Для резервуара это критично: стенка должна одновременно сохранять форму, передавать нагрузки между слоями, воспринимать гидростатическое давление и сопротивляться внешнему давлению грунта.
Главный инженерный вопрос: не «горит ли стеклопластик при +160 °C», а сохраняет ли конкретный ламинат необходимую жёсткость, межслойную прочность и химическую стойкость при непосредственном контакте с конкретным трансформаторным маслом при +160 °C.
Что показывает руководство INEOS по винилэфирным смолам Derakane
Для оценки температурного режима полезно посмотреть не рекламные заявления производителей готовых ёмкостей, а первичные данные производителя самого связующего.
В руководстве INEOS по химической стойкости смол Derakane приведены максимальные температуры эксплуатации при контакте с 100%-ными силиконовыми и минеральными трансформаторными маслами.
| Система смолы Derakane | Максимальная температура для силиконовых и минеральных трансформаторных масел | Сравнение с аварийным режимом +160 °C |
|---|---|---|
| 411 | 100 °C | ниже требуемого режима на 60 °C |
| 441 | 120 °C | ниже на 40 °C |
| 451 | 120 °C | ниже на 40 °C |
| 455 | 120 °C | ниже на 40 °C |
| 470 | 150 °C | даже высокотемпературная система ниже +160 °C |
| 510A / 510B / 510C | 110 °C | ниже на 50 °C |
| 510N / 515 | 120 °C | ниже на 40 °C |
Особенно показателен результат для Derakane 470. Эта винилэфирная система специально позиционируется для повышенных температур и обладает высокой теплостойкостью, однако даже для неё в таблице химической стойкости для трансформаторных силиконовых и минеральных масел указано 150 °C.
Следовательно, расчётный аварийный режим +160 °C уже выходит выше этой величины.
«Если максимальная температура, указанная производителем самого связующего для конкретной рабочей среды, ниже температуры нашего аварийного сценария, для нас это достаточная причина не принимать стандартный стеклопластиковый резервуар как базовое решение».
«Кратковременно выдерживает температуру» и «можно залить горячее масло» — не одно и то же
В технических материалах по композитам действительно можно встретить значительно более высокие температуры. Например, для правильно изготовленных конструкций на базе высокотемпературной смолы Derakane 470 приводятся возможности работы при высоких температурах и кратковременные температурные выбросы.
Но необходимо смотреть, о каком оборудовании идёт речь.
Высокие кратковременные температурные пики приводятся, в частности, для газоходов, воздуховодов, дымовых каналов и подобных конструкций. Там нагрев происходит преимущественно газовой средой.
Аварийный маслосборник работает принципиально иначе. В него поступает жидкость, имеющая высокую теплоёмкость, большую массу и непосредственный контакт со всей смачиваемой поверхностью.
Один кубический метр масла — это сотни килограммов горячей жидкости. Для резервуара объёмом 50–75 м³ потенциальная масса принятой среды измеряется уже десятками тонн.
Газовый температурный выброс: относительно небольшая плотность среды, меньшая тепловая инерция, нагрев поверхности конвекцией.
Заполнение горячим маслом: непосредственный контакт жидкости со стенкой, высокая тепловая масса, длительная передача тепла и одновременное появление гидростатической нагрузки.
Поэтому переносить допустимую кратковременную температуру газохода на резервуар для горячей жидкости инженерно некорректно.
Термошок стеклопластикового резервуара при поступлении масла +160 °C
Рассмотрим процесс поэтапно.
Горячая струя попадает в ограниченную зону внутренней поверхности около входного патрубка.
Внутренние слои ламината быстро нагреваются, наружная часть стенки остаётся значительно холоднее.
Смола и стеклянное армирование обладают различными термомеханическими характеристиками.
Температурная деформация создаёт напряжения между слоями и в зоне химически стойкого барьера.
С ростом температуры матрица становится более податливой, и модуль конструкции может уменьшаться.
Одновременно увеличиваются гидростатическое давление и нагрузка на нижнюю часть корпуса.
Через некоторое время большая часть внутренней поверхности находится в контакте с горячей жидкостью.
После аварии резервуар постепенно остывает, проходя обратный цикл температурной деформации.
Если подобный цикл повторяется, добавляется фактор циклического термомеханического нагружения. Для композита это может означать накопление микроповреждений, образование микротрещин в матрице, деградацию межслойной связи и локальное расслоение.
Для стального корпуса +160 °C — расчётный температурный режим, а не предел полимерной матрицы
Стальной резервуар тоже нагревается и деформируется. Разница в том, что это поведение описывается хорошо изученными характеристиками конструкционной стали и учитывается при проектировании.
Для инженерной оценки можно использовать типичные значения:
Например, при коэффициенте линейного расширения около 12×10-6 1/°C и изменении температуры на 140 °C свободное температурное удлинение конструкции длиной 10 м будет порядка 17 мм.
Это не означает, что корпус «раздуется» на 17 мм. Это означает, что инженер при проектировании должен учитывать температурные деформации, ограничения от опор, патрубков, шахты и системы крепления.
В отличие от полимерной матрицы, здесь речь идёт не о приближении к температуре размягчения связующего, а о классической задаче прочности и температурных деформаций металлической конструкции.
«Сталь тоже нужно считать. Но мы считаем известный материал с прогнозируемым модулем упругости, коэффициентом расширения, сварными соединениями и толщиной стенки. Это принципиально другой уровень предсказуемости для аварийного оборудования».
Горячее масло создаёт не только температуру, но и десятки тонн нагрузки
После начала аварийного слива резервуар перестаёт быть пустой оболочкой и постепенно превращается в нагруженную конструкцию.
Давление жидкости на стенку определяется обычной гидростатикой: чем выше уровень и плотность продукта, тем больше давление в нижней части резервуара.
Для ориентировочного понимания: при плотности масла порядка 850 кг/м³ и высоте столба жидкости около 3 м гидростатическое давление в нижней точке будет порядка 25 кПа. В реальном расчёте используется фактическая плотность продукта при заданной температуре и реальная геометрия резервуара.
Для подземной ёмкости к этому добавляется внешняя нагрузка от грунта. Причём режимы меняются: до аварии резервуар пустой и воспринимает преимущественно наружную нагрузку, после заполнения появляется внутреннее гидростатическое давление и значительная масса жидкости.
Поэтому аварийный резервуар следует рассматривать как конструкцию с несколькими расчётными состояниями: пустой под грунтом → начало горячего заполнения → полностью заполненный горячей жидкостью → охлаждение заполненного резервуара → откачка и возврат к пустому состоянию.
Что даёт стальная конструкция аварийного резервуара
Стальной горизонтальный резервуар позволяет не просто получить необходимый объём, а конструктивно адаптировать изделие под технологическую схему объекта.
- Толщина обечайки. Назначается по принятой конструкции и расчётным условиям.
- Днища. Выполняются как часть расчётной металлической оболочки.
- Патрубок аварийного слива. Можно предусмотреть необходимый диаметр и усилить зону врезки.
- Патрубок откачки. Размещается с учётом схемы последующего удаления собранной среды.
- Дыхательная линия. Определяется режимом залпового заполнения и требованиями проекта.
- Горловина и технологическая шахта. Обеспечивают обслуживание резервуара после подземной установки.
- Опоры. Конструкция опор увязывается с корпусом и фундаментной плитой.
- Хомуты и анкеровка. Могут быть предусмотрены в схеме крепления резервуара к основанию.
- КИП. Возможна установка узлов контроля уровня и сигнализации.
- Заземление. Металлический корпус позволяет организовать понятное электрическое соединение с системой уравнивания потенциалов объекта.
Не любой стальной цилиндр автоматически становится аварийным резервуаром для +160 °C
Выбор стали как материала корпуса решает фундаментальную проблему температурной устойчивости, но не отменяет инженерного проектирования.
Для каждого проекта ЗСО-КВАЗАР необходимо зафиксировать параметры аварийной среды: тип масла или жидкости, максимальную температуру, объём, скорость поступления, условия подземной установки и требования к внутренней поверхности.
Особенно важен вопрос внутреннего антикоррозионного покрытия. Покрытие должно подбираться не просто «для масла», а для конкретной рабочей среды и заданного температурного режима.
Именно поэтому инженерная формулировка звучит так:
Стальной корпус РГСп является базовой конструкцией для аварийного приёма горячей среды. Конкретный резервуар ЗСО-КВАЗАР изготавливается под заданные параметры температуры, среды, объёма, патрубков, покрытия и условий установки.
Рабочая среда и температура должны быть зафиксированы в документации
Для инженера фраза «резервуар рассчитан на горячее масло» должна существовать не только в переписке. Параметры должны проходить через техническое задание и конструкторскую документацию.
В форме технической характеристики предусматривается указание рабочего давления, рабочей температуры, расчётной температуры стенки, наименования и характеристики рабочей среды, вместимости, массы, материала основных частей и числа циклов нагружения.
Для проекта это правильный принцип: температура и среда рассматриваются как исходные технические параметры конструкции.Отдельного внимания заслуживают циклы нагружения. Для аварийной ёмкости их может быть немного, но каждый цикл потенциально включает сильное изменение температуры: холодный корпус → горячее заполнение → выдержка → охлаждение → откачка.
Подземные стальные ёмкости для масел и нефтепродуктов — давно известное промышленное решение
В отечественном нефтехимическом машиностроении подземные стальные дренажные ёмкости применяются десятилетиями.
Например, отраслевой ОСТ 26-02-2060-79 предусматривал подземные горизонтальные дренажные ёмкости для слива и хранения остатков светлых и тёмных нефтепродуктов, нефти, масел, конденсата, в том числе в смеси с водой.
Мы приводим этот документ не как современное основание для проектирования конкретного резервуара, а как показатель сложившейся инженерной практики: именно стальные подземные ёмкости традиционно применялись там, где требовалось принять нефтепродукт из технологических сетей и оборудования.
«Аварийный маслосборник — не новая задача для промышленности. Меняются объёмы, температуры, покрытия и требования объекта, но сама идея ремонтопригодной стальной подземной ёмкости остаётся инженерно понятной».
Для каких аварийных сред применяется стальной резервуар РГСп
Высокотемпературное трансформаторное масло — один из наиболее показательных случаев, но область применения аварийного РГСп значительно шире.
Трансформаторное масло
Маслосборники подстанций и других объектов с маслонаполненным электрооборудованием.
Дизельное топливо
Аварийный слив топливных хозяйств, ДГУ, котельных и промышленных площадок.
Нефтепродукты
Сбор технологических и аварийных проливов с последующей организованной откачкой.
Масло + вода
Смесь, которая может образоваться при поступлении атмосферной воды или воды после пожаротушения.
Технологические стоки
При условии подтверждения совместимости материала корпуса и внутреннего покрытия.
Аварийные проливы
Площадки, где проектом предусмотрен организованный сбор жидкости вместо её попадания в грунт.
Важно: стальной корпус обеспечивает конструктивную основу резервуара, но химическая совместимость внутренней поверхности проверяется для каждой среды отдельно.
Примеры объёмов аварийных резервуаров РГСп
Объём аварийного резервуара выбирают не по принципу «какой типоразмер дешевле», а по расчётному аварийному сценарию.
Учитывается максимальный объём жидкости, который может поступить до остановки процесса, остаток в трубопроводах, возможное поступление воды и необходимый свободный объём.
| Объём | Типовая задача | Исполнение | Что уточняем при расчёте |
|---|---|---|---|
| 10 м³ | Локальный аварийный сбор, ДГУ, небольшой технологический участок | РГСп | Среда, температура, патрубки, шахта |
| 15 м³ | Аварийный слив топлива или масла | РГСп | Максимальный залповый объём |
| 20 м³ | АЗС, топливное хозяйство | РГСп / двустенное исполнение по проекту | Обвязка и схема контроля |
| 25 м³ | Промышленный аварийный резервуар | РГСп | Габариты, шахта, фундамент |
| 30 м³ | Сбор нефтепродуктов и технических жидкостей | РГСп | Патрубки и откачка |
| 40 м³ | Маслосборник энергетического объекта | РГСп | Температура и внутреннее покрытие |
| 50 м³ | Аварийный слив масла или топлива | РГСп | Скорость заполнения и дыхание |
| 60 м³ | Крупная маслосистема или производственный объект | РГСп | Основание, крепление, логистика |
| 75 м³ | Маслосборник трансформаторной подстанции | РГСп | Горячее масло, шахты, внутреннее покрытие |
| 80 м³ | Промышленный аварийный сбор большого объёма | РГСп | Транспортный габарит и фундамент |
| 100 м³ | Крупные энергетические и промышленные объекты | РГСп | Конструкция корпуса и транспортировка |
| 120 м³ | Индивидуальная аварийная система | По КД | Компоновка и логистика |
| 150 м³ | Крупный аварийный объём промышленного объекта | Индивидуальное исполнение | Полный расчёт под объект |
Какие исходные данные нужны для аварийного РГСп
Чем сложнее аварийная среда, тем важнее правильно сформировать техническое задание.
- рабочая среда: трансформаторное масло, дизельное топливо, смесь масла и воды и т.д.;
- максимальная температура среды;
- температура корпуса до начала аварии;
- максимальный аварийный объём;
- ориентировочное время заполнения;
- плотность жидкости;
- возможность поступления воды;
- необходимый срок удержания среды до откачки;
- условия подземной установки;
- уровень грунтовых вод;
- расположение патрубка аварийного приёма;
- схема последующей откачки;
- требования к технологической шахте;
- требования к датчикам уровня и КИП;
- требования к внутреннему и наружному покрытию.
Почему аварийный резервуар должен быть заводским изделием
При обычной эксплуатации качество резервуара проверяется временем. У аварийного резервуара такой возможности нет: он должен быть готов принять продукт сразу при первом реальном аварийном событии.
Поэтому важен контроль не только конечной геометрии, но и самого процесса изготовления: заготовки, сборки обечаек, сварных соединений, врезок, горловин, опор и технологической шахты.
Температура, среда, объём и схема объекта.
Корпус, патрубки, опоры, шахта и габариты.
Подготовка металла и деталей корпуса.
Формирование цилиндра и установка днищ.
Основные швы и технологические врезки.
Проверка сварных соединений и геометрии.
Защитная система под условия проекта.
Документация и подготовка к транспортировке.
Частые вопросы проектировщиков и заказчиков
Можно ли вообще изготовить стеклопластиковую ёмкость для масла?
Для определённых масел, температур и условий эксплуатации — возможно. Но это не означает автоматическую пригодность такого резервуара для аварийного поступления трансформаторного масла температурой +160 °C.
Почему +160 °C является принципиальным параметром?
Потому что при такой температуре необходимо оценивать не только химическую стойкость, но и сохранение механических свойств материала, температурный градиент и термический удар.
А если горячее масло находится в резервуаре недолго?
Время контакта обязательно учитывается. Однако даже кратковременный аварийный слив предполагает непосредственный контакт большого объёма горячей жидкости со стенкой. Поэтому требуется подтверждение именно такого режима, а не только общей теплостойкости материала.
Почему нельзя ориентироваться на максимальную температуру газоходов из стеклопластика?
Потому что нагрев газовой средой и заполнение резервуара горячей жидкостью — разные теплотехнические задачи. Горячее масло обладает значительно большей массой и тепловой инерцией и непосредственно смачивает внутреннюю поверхность.
Стальной резервуар автоматически подходит для +160 °C?
Базовый материал корпуса обладает существенно большим температурным резервом, но конкретная конструкция всё равно проектируется под заданный режим: проверяются корпус, сварные узлы, патрубки, температурные деформации и внутреннее покрытие.
Можно ли собирать в одном резервуаре масло и воду?
Если такой режим предусмотрен проектом, резервуар может быть рассчитан на приём смеси. При этом объём и внутренняя защитная система должны учитывать фактический состав аварийной среды.
Почему аварийный резервуар часто делают подземным?
Подземное размещение освобождает рабочую площадь объекта, позволяет организовать самотёчный аварийный слив и защищает корпус от внешних механических воздействий. Конкретное решение определяется проектом.
Почему ЗСО-КВАЗАР выбирает стальной РГСп
Вопрос не заключается в том, что стеклопластик является «плохим материалом». Композиты успешно работают во множестве химических сред и решают большое количество промышленных задач.
Вопрос заключается в конкретном аварийном сценарии.
Если в подземный резервуар может залпово поступить трансформаторное масло температурой +160 °C, мы получаем одновременно химическое воздействие, термический удар, температурный градиент, гидростатическую нагрузку, внешнее давление грунта и необходимость последующей безопасной очистки.
При этом официальный производитель высокотемпературных винилэфирных смол для трансформаторных силиконовых и минеральных масел указывает для большинства рассмотренных систем пределы порядка 100–120 °C, а для высокотемпературной Derakane 470 — 150 °C.
Поэтому для такого проекта мы не считаем корректным заменять стальной аварийный маслосборник стандартным стеклопластиковым резервуаром только на основании заявления о его «высокой теплостойкости».
«Для аварийного слива нам нужен не материал, который теоретически переживёт высокую температуру. Нам нужна конструкция, поведение которой при заданной температуре, нагрузке и составе среды можно рассчитать, изготовить, проверить и закрепить в документации. Для этих задач мы выбираем стальной РГСп».
Источники инженерных данных
Таблица максимальных температур эксплуатации винилэфирных смол Derakane для силиконовых и минеральных трансформаторных масел.
Материалы по высокотемпературному применению Derakane 470, включая отдельные режимы для газоходов, каналов и оборудования газовой среды.
Использована инженерная логика фиксации рабочей температуры, расчётной температуры стенки, рабочей среды, материалов, циклов нагружения и результатов испытаний в документации оборудования.
Документ рассматривается исключительно как пример многолетнего применения подземных стальных дренажных ёмкостей для нефти, нефтепродуктов, масел и их смеси с водой.
Нужен резервуар для аварийного слива масла или другой технологической жидкости?
Пришлите специалистам ЗСО-КВАЗАР техническое задание, опросный лист, фрагмент проекта или описание аварийного сценария.
Для предварительной оценки достаточно указать: рабочую среду, максимальную температуру, требуемый объём, способ установки, основные патрубки и город объекта.
Подготовим техническое решение и коммерческое предложение на стальной резервуар РГСп с учётом требований конкретного объекта.
